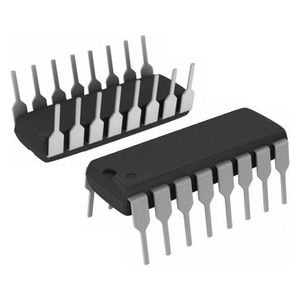

К561ТМ3 содержит четыре D-триггера каждый из которых имеет индивидуальный вход 0 и два выхода Q и Q. Однако вход тактового импульса С общий. Кроме того, имеется общий вход переключателя полярности Р. Если на входе Р — низкий уровень, информация от входа D появится на выходах Q и Q во время низкого уровня тактового импульса С. Если на входе Р — высокий уровень, передача данных будет иметь место при высоком уровне на входе С.
Если на входе С наблюдается перепад (положительный при Р=О и отрицательный при Р=1), информация, присутствующая во время этого перепада на входе D, задерживается до прихода тактового импульса противоположной полярности. Сигналы управления каждым триггером в К561ТМ3 сведены в таблицу. Длительность тактового импульса должна превышать 120 нс, время хранения состояния. триггера также более 120 нс.
Зарубежным аналогом микросхемы К561ТМ3 является микросхема CD4042A.
| Вход | Выход Q | |
|---|---|---|
| C | P | |
| 0 | 0 | Трансляция D |
 |
0 | Фиксация D |
| 1 | 1 | Трансляция D |
 |
1 | Фиксация D |
