Мощные термисторы KLS6-MF72

Мощные термисторы серии MF-72 Мощные термисторы серии MF72 используются для подключения непосредственно к нагрузке в целях уменьшения скачков тока в момент включения питания. Их применение обеспечивает защиту от выхода из строя импульсных блоков питания, электронных переключателей, регуляторов мощности электрических нагревателей и т.д. Диапазон рабочих температур термисторов серии MF72 от -55 до +200°С.
Ном. наименование Сопротивление при 25°С, Ом Макс. ток, А Сопротивление на макс. токе, Ом Коэф. рассеивания мощности, мВт/°С Постоянная времени охлажден., с
MF72-5D5 5 1 0,353 6 20
MF72-10D5 10 0,7 0,771 6 20
MF72-60D5 60 0,5 1,878 6 18
MF72-200D5 200 0,1 6,259 6 18
MF72-5D7 5 2 0,283 10 30
MF72-8D7 8 1 0,539 9 28
MF72-10D7 10 1 0,616 9 27
MF72-12D7 12 1 0,816 9 27
MF72-16D7 16 0,7 1,003 9 27
MF72-22D7 22 0,6 1,108 9 27
MF72-33D7 33 0,5 1,485 10 28
MF72-200D7 200 0,2 6,233 11 28
MF72-3D9 3 4 0,120 11 35
MF72-4D9 4 3 0,190 11 35
MF72-5D9 5 3 0,210 11 34
MF72-6D9 6 2 0,315 11 34
MF72-8D9 8 2 0,400 11 32
MF72-10D9 10 2 0,458 11 32
MF72-12D9 12 1 0,652 11 32
MF72-16D9 16 1 0,802 11 31
MF72-20D9 20 1 0,864 11 30
MF72-22D9 22 1 0,950 11 30
MF72-30D9 30 1 1,022 11 30
MF72-33D9 33 1 1,124 11 30
MF72-50D9 50 1 1,252 11 30
MF72-60D9 60 0,8 1,502 11 30
MF72-80D9 80 0,8 2,010 11 30
MF72-120D9 120 0,8 3,015 11 30
MF72-200D9 200 0,5 5,007 11 32
MF72-400D9 400 0,2 9,852 11 32
MF72-2,5D11 2,5 5 0,095 13 43
MF72-3D11 3 5 0,100 13 43
MF72-4D11 4 4 0,150 13 44
MF72-5D11 5 4 0,156 13 45
MF72-6D11 6 3 0,240 13 45
MF72-8D11 8 3 0,255 14 47
MF72-10D11 10 3 0,275 14 47
MF72-12D11 12 2 0,462 14 48
MF72-16D11 16 2 0,470 14 50
MF72-20D11 20 2 0,512 15 52
MF72-22D11 22 2 0,563 15 52
MF72-30D11 30 1,5 0,667 15 52
MF72-33D11 33 1,5 0,734 15 52
MF72-50D11 50 1,5 1,021 15 52
MF72-60D11 60 1,5 1,215 15 52
MF72-80D11 80 1,2 1,656 15 52
MF72-1,3D13 1,3 7 0,062 13 60
MF72-1,5D13 1,5 7 0,073 13 60
MF72-2,5D13 2,5 6 0,088 13 60
MF72-3D13 3 6 0,092 14 60
MF72-4D13 4 5 0,120 15 67
MF72-5D13 5 5 0,125 15 68
MF72-6D13 6 4 0,170 15 65
MF72-7D13 7 4 0,188 15 65
MF72-8D13 8 4 0,194 15 60
MF72-10D13 10 4 0,206 15 65
MF72-12D13 12 3 0,316 16 65
MF72-15D13 15 3 0,335 16 60
MF72-16D13 16 3 0,338 16 60
MF72-20D13 20 3 0,372 16 65
MF72-30D13 30 2,5 0,517 16 65
MF72-47D13 47 2 0,810 17 65
MF72-120D13 120 1,5 2,124 16 65
MF72-1,3D15 1,3 8 0,048 18 68
MF72-1,5D15 1,5 8 0,052 19 69
MF72-3D15 3 7 0,075 18 76
MF72-5D15 5 6 0,112 20 76
MF72-6D15 6 5 0,155 20 80
MF72-7D15 7 5 0,173 20 80
MF72-8D15 9 5 0,178 20 80
MF72-10D15 10 5 0,180 20 75
MF72-12D15 12 4 0,250 20 75
MF72-15D15 15 4 0,268 21 85
MF72-16D15 16 4 0,276 21 70
MF72-20D15 20 4 0,288 17 86
MF72-30D15 30 3,5 0,438 18 75
MF72-47D15 47 3 0,680 21 86
MF72-120D15 120 2,5 1,652 22 87
MF72-0,7D20 0,7 12 0,018 25 89
MF72-1,3D20 1,3 9 0,037 24 88
MF72-3D20 3 8 0,055 24 88
MF72-5D20 5 7 0,087 23 87
MF72-6D20 6 6 0,113 25 103
MF72-8D20 8 6 0,142 25 105
MF72-10D20 10 6 0,162 24 102
MF72-12D20 12 5 0,195 24 100
MF72-16D20 16 5 0,212 25 100
MF72-0,7D25 0,7 13 0,014 30 120
MF72-1,5D25 1,5 10 0,027 30 121
MF72-3D25 3 9 0,044 32 124
MF72-5D25 5 8 0,070 32 125
MF72-8D25 8 7 0,114 33 125
MF72-10D25 10 7 0,130 32 127
MF72-12D25 12 6 0,156 32 126
MF72-16D25 16 6 0,160 35 126

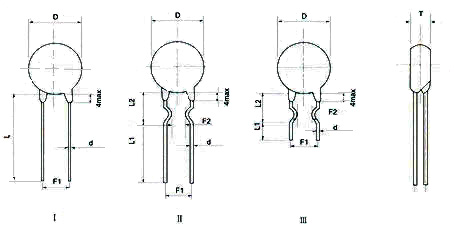

Part No./Dim(mm)/Sym D+2
   -1
Tmax d±0.05 F1±1 F2±1.5 Straight Lead Wire Curved Lead Wire
Lmin b
L1min
L2±2
MF72-xxD5 6.5 5 0.6/0.45 5/2.5 3 25 17/5 8
MF72-xxD7 8.5 5 0.6 5 3 25 17/5 8
MF72-xxD9 10.5 5.5 0.8/0.6 7.5/5 5/3 25 17/5 8
MF72-xxD11 12.5 5.5 0.8/0.6 7.5/5 5/3 25 17/5 8
MF72-xxD13 14.5 6 0.8 7.5 5 25 17/5 8
MF72-xxD15 16.5 6 0.8 10/7.5 5 25 17/5 8
MF72-xxD20 21.5 7 1.0 10/7.5 / 25 / /
MF72-xxD25 26.5 8 1.0 10 / 25 / /
