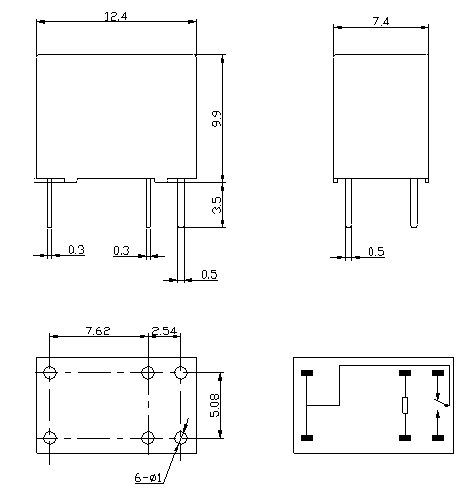

Реле TR5V
аналоги: Omron:G5V-1, Nais:HY, Fujitsu:SY

скачать документацию
TR5V (pdf, англ.яз)

Параметры контактов

Контактная схема 1C
Материал контактов сплав серебра
Максимальный рабочий ток 1A 2A
Минимальная нагрузка 1mA 5VDC
Максимальное рабочее напряжение 120VAC/60VDC
Максимальная мощность 120VA/30W 240VA/48W
Номинальная (резистивная) нагрузка

1A 120VAC
1A 24VDC

2A 120VAC
2A 24VDC
Сопротивление контактов (при 6VDC/1A) (mOм) 100

Параметры катушки

Номинальное напряжение катушки 3-24VDC
Номинальная рабочая мощность катушки 150mW 200/360mW

Общие параметры

Сопротивление изоляции (при 500VDC) (mОм) 100
Напряженте пробоя между контактами 400VAC
Напряжение пробоя между катушкой и контактами 1000VAC
Температурный диапазон -30...+70
Время срабатывания/отпускания 4ms/3ms
Наработка на отказ (механика) 10 000 000 циклов
Наработка на отказ (электрика)
100 000 циклов
Вид контактов PCB
