Реле HJQ-14F
аналоги: Omron:GR2, NAiS:JR2/JR2A

скачать документацию
HJQ-14F (pdf, англ.яз)

Параметры контактов

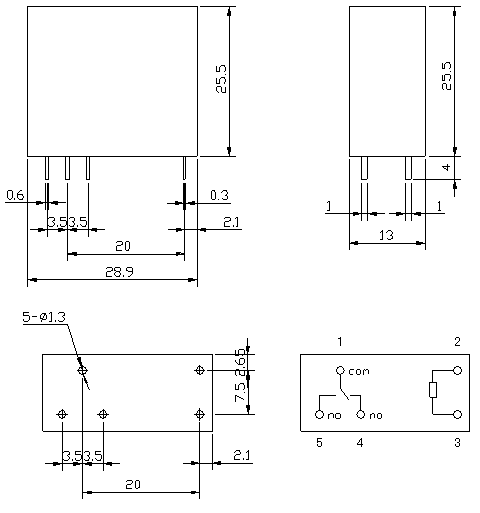

Контактная схема 1A, 1C
Материал контактов сплав серебра
Максимальный рабочий ток 12A
Минимальная нагрузка 100mA 5VDC
Максимальное рабочее напряжение 250VAC/30VDC
Максимальная мощность 2500VA/300W
Номинальная (резистивная) нагрузка

10A 240VAC
10A 30VDC

Сопротивление контактов (при 6VDC/1A) (mOм) 100

Параметры катушки

Номинальное напряжение катушки 3-48VDC
Номинальная рабочая мощность катушки 570/720mW

Общие параметры

Сопротивление изоляции (при 500VDC) (mОм) 100
Напряженте пробоя между контактами 1000VAC
Напряжение пробоя между катушкой и контактами 5000VAC
Температурный диапазон -30...+70
Время срабатывания/отпускания 15ms/8ms
Наработка на отказ (механика) 10 000 000 циклов
Наработка на отказ (электрика)
100 000 циклов
Вид контактов PCB
