Полноцветные светодиоды серии HORNET

Полноцветный светодиод HORNET


    Особенности светодиодов

  • высокая мощность светового потока
  • хорошая монохромность светового потока
  • повышенная влагоустойчивость уровня JEDEC 1
  • соответствие экологическим стандартам RoHS
  • совместимость с технологией пайки ИК-нагревом
  • низковольтное рабочее напряжение постоянного тока
  • быстрое включение (до 100 нс) для самых жестких требований использования в сигнальной индикации и других применений
  • отсутствие паразитного ультрафиолетового спектра
  • высокая защищенность от статического электричества
Топология cветодиодов Hornet

схема подключения светодиода HORNET
    Применение

  • салонное освещение (автотранспорт, железная дорога, авиация)
  • ручные и велосипедные фонари
  • потолочные и напольные светильники
  • декоративное и сценическое освещение
  • охранные системы
  • ландшафтное освещение
  • внутренняя и внешняя архитектурная подсветка
  • автомобильная электрика
  • светодиодная подсветка жидкокристаллических дисплеев

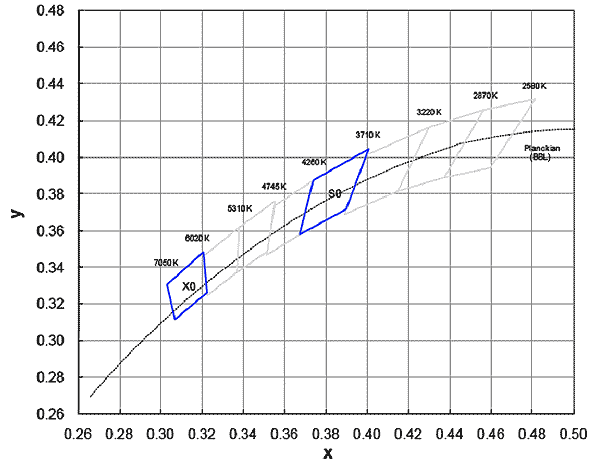

Bin-диаграмма белого цвета светодиодов Hornet

биновка светодиодов HORNET

Мощность 5 Вт

Тип Цвет Световой
поток, lm
Рабочий
ток, mA
Рабочее
напряжение, V
Цветовая
температура(K)
или длина
волны(nm)
Угол
излучения
2Q1/2
PС8N-5LTE (X0) белый 89 350 3,5 6020...7050K 140°
красный 32 2,2 620,5...631nm
зеленый 60 3,5 520...530nm
синий 15 3,5 460...465nm
PС8N-5LTE (S0) теплый
белый
89 350 3,5 3710...4260K 140°
красный 32 2,2 620,5...631nm
зеленый 60 3,5 520...530nm
синий 15 3,5 460...465nm


Мощность 10 Вт

Тип Цвет Световой
поток, lm
Рабочий
ток, mA
Рабочее
напряжение, V
Цветовая
температура(K)
или длина
волны(nm)
Угол
излучения
2Q1/2
PС8N-10LTE (X0) белый 152 700 3,5 6020...7050K 140°
красный 63 2,2 620,5...631nm
зеленый 110 3,5 520...530nm
синий 28 3,5 460...465nm
PС8N-10LTE (S0) теплый
белый
152 700 3,5 3710...4260K 140°
красный 63 2,2 620,5...631nm
зеленый 110 3,5 520...530nm
синий 28 3,5 460...465nm

Светодиоды Hornet PC8N-xLTE

чертеж полноцветного светодиода серии HORNET

скачать документацию
(pdf, англ.яз)
