Светодиоды поверхностного монтажа серии CRAB

Светодиоды фирмы prolight серии crab


    Особенности светодиодов серии CRAB

  • максимальная температура на кристалле +120°С
  • рабочая температура и температура хранения – от -40°С до +105°С
  • широкий угол излучения 140°
  • хорошая монохромность светового потока
  • повышенная влагоустойчивость уровня JEDEC 1
  • до 4 недель хранения в помещении без необходимости реконденсации влаги перед монтажом после вскрытия заводской упаковки
  • совместимость с технологией пайки ИК-нагревом
  • соответствие экологическим стандартам RoHS
  • экономичное энергопотребление по сравнению с лампами накаливания и галогеновыми лампами
  • низковольтное рабочее напряжение постоянного тока
  • быстрое включение (до 100 нс) для самых жестких требований использования в сигнальной индикации и других применений
  • отсутствие паразитного ультрафиолетового спектра
    Применение

  • салонное освещение (автотранспорт, железная дорога, авиация)
  • ручные и велосипедные фонари
  • потолочные и напольные светильники
  • декоративное и сценическое освещение
  • охранные системы
  • ландшафтное освещение
  • производственное освещение
  • внутренняя и внешняя архитектурная подсветка
  • автомобильная электрика
  • светодиодная подсветка жидкокристаллических дисплеев


Мощность 0,2/0,3 Вт.

Тип Цвет Световой
поток,лм
Рабочий
ток, мA
Рабочее
напряжение, В
Цветовая
температура(K)
или длина
волны(нм)
Угол
излучения
2Q1/2
PP6N-TLWE-3 белый 21 60 3,3 4100...10000K 140°
PP6N-TLVE-3 теплый
белый
18 60 3,3 2700...4100K 140°
PP6N-TFWE-3 белый 19 60 3,3 4100...10000K 140°
PP6N-TFVE-3 теплый
белый
16 60 3,3 2700...4100K 140°
PP6N-TLWE белый 14 80 3,6 4100...10000K 140°
PP6N-TLVE теплый
белый
13 80 3,6 2700...4100K 140°
PP6N-TLBE синий 2,3 80 3,6 455...475нм 140°
PP6N-TLGE зеленый 13,9 80 3,7 515...535нм 140°
PP6N-TLAE оранжевый 8,2 80 2,4 587...597нм 140°
PP6N-TLRE красный 8,2 80 2,4 613,5...631нм 140°

RGB светодиоды:
PP6N-TFFE-D60 зеленый 3.4 20 3.2 525нм 120°
синий 0.7 3.1 465нм
красный 1.3 2.0 631нм


Мощность 0,5 Вт.

Тип Цвет Световой
поток, лм
Рабочий
ток, мA
Рабочее
напряжение, В
Цветовая
температура(K)
или длина
волны(нм)
Угол
излучения
2Q1/2
PP6N-FLWE
производство прекращено
белый 32 150 3,5 4100...10000K 140°
PP6N-FLVE
производство прекращено
теплый
белый
30 150 3,5 2700...4100K 140°
PP6N-FLBE синий 6,5 150 3,5 455...475нм 140°
PP6N-FLGE зеленый 25 150 3,5 515...535нм 140°
PP6N-FLAE оранжевый 20 150 2,2 587...597нм 140°
PP6N-FLRE красный 17 150 2,2 613,5...631нм 140°
PP6N-FLWE-3
производство прекращено
белый 44 150 3,3 4100...10000K 140°
PP6N-FLVE-3
производство прекращено
теплый
белый
40 150 3,3 2700...4100K 140°
PP6N-FLBE-3 синий 6 150 3,4 455...475нм 140°
PP6N-FLGE-3 зеленый 37 150 3,3 515...535нм 140°
PP6N-FLAE-3 оранжевый 22 150 2,4 587...597нм 140°
PP6N-FLRE-3 красный 22 150 2,4 613,5...631нм 140°
PP6N-FLWE-3SC
производство прекращено
белый 32 50 11,1 4100...10000K 140°
PP6N-FLVE-3SC
производство прекращено
теплый
белый
30 50 11,1 2700...4100K 140°


Мощность 1 Вт.

Тип Цвет Световой
поток, лм
Рабочий
ток, мA
Рабочее
напряжение, В
Цветовая
температура(K)
или длина
волны(нм)
Угол
излучения
2Q1/2
PP6N-1LWE
производство прекращено
белый 86 350 3,5 4100...10000K 140°
PP6N-1LVE
производство прекращено
теплый
белый
77 350 3,5 2700...4100K 140°
PP6N-1LBE
производство прекращено
синий 14 350 3,5 455...475нм 140°
PP6N-1LGE
производство прекращено
зеленый 66 350 3,5 515...535нм 140°
PP6N-1LAE
производство прекращено
оранжевый 42 350 2,2 587...597нм 140°
PP6N-1LRE
производство прекращено
красный 40 350 2,2 613,5...631нм 140°

Мощность 2 Вт.

Тип Цвет Световой
поток, лм
Рабочий
ток, мA
Рабочее
напряжение, В
Цветовая
температура(K)
или длина
волны(нм)
Угол
излучения
2Q1/2
PP6N-2LNE-6SC белый 310 120 16,2…20,4 3950...4500K 140° документация

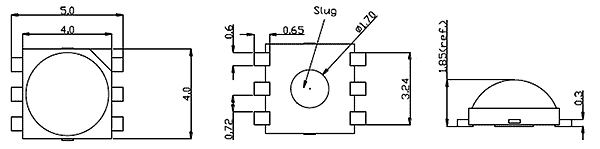

Светодиоды Crab PP6N-TLxE-3, PP6N-TFFE

чертеж схема подключения светодиода типа crab


Светодиоды Crab PP6N-TLxE

схема подключения светодиода crab


Светодиоды Crab PP6N-TLxE-3, PP6N-FLxE, PP6N-1LxE, PP6N-2LxE


чертеж схема светодиода smd типа crab


Светодиоды Crab PP6N-FLxS-3SC, PP6N-1LxS

чертеж светодиода crab типа звезда


Коллиматорные линзы для светодиодов CRAB
