Вторичная оптика:

коллиматорные линзы ProLightКоллиматорные линзы ProLight
вторичная оптика для светодиодовВторичная оптика для мощных светодиодов




Коллиматорные линзы для светодиодов серии Unicorn

Коллиматоры для светодиодов PG1C


Тип
коллиматора
Тип
держателя
Размер,
mm
Угол
излучения
2Q0.3
Угол
излучения
2Q1/2
Эффектив-
ность, cd/lm
Усиление
освещенности**
Вид
PG1C-NX12 PG1C-SX12 20 10° 14/87 51/75 рис. 1
PG1N-NX15 PG1N-SE02 20 15° 10° 10/5 36/54 рис. 2
PG1N-SO02
PG1N-NX23 PG1N-SE02 20 25° 20° 4/66 16/22 рис. 3
PG1N-SO02
PG1C-NX36 PG1N-SO01 20 35° 25° 4/14 14/42 рис. 4
PG1C-NX40 PG1C-SX40 20 35° 25° 2/37 8/25 рис. 5
PG1C-NX42 PG1C-SX40 20 40° 25° 2/18 7/6 рис. 6
PG1C-NX43 PG1N-SE02 20 45° 35° 1/85 6/45 рис. 7
PG1C-NX45 PG1N-SE02 20 55° 40° 1/04 3/61 рис. 8
PG1N-SO02
PG1C-NY16 PG1C-SY16 22 10° 16/02 55/76 рис. 9
PG1C-NY23 PG1C-SY23 22 15° 10° 14/09 49/03 рис. 10
PG1C-NY18 PG1C-SY18 22 20° 15° 9/13 31/8 рис. 11
PG1C-NY25 PG1C-SY18 22 20° 15° 6/65 23/13 рис. 12
PG1C-NY42 PG1C-SY16 22 35° 20° 2/63 9/17 рис. 13
PG1C-NY35 PG1C-SY18 22 40° 25° 1/76 6/13 рис. 14
PG1C-NY44 PG1C-SY44 22 50° 30° 1/62 5/62 рис. 15
PG1N-NX06 - 27 10° 23/83 82/95 рис. 16
PG1C-NZ16 - 27 15° 10° 21/18 73/73 рис. 17
PG1C-NZ35 - 27 30° 25° 3/31 11/52 рис. 18
PG1C-6A20-AW - 76 20° 15° 10/36 37/4 рис. 19
PG1C-6A30-AW - 76 30° 23° 5/9 21/3 рис. 20
PG1C-9B30-AW - 95 30° 23° 6/02 20/79 рис. 21

* Примечание: в техдокументации производителя указаны оптические характеристики коллиматоров в отношении белых и теплых белых светодиодов.

** Примечание: приведено соотношение освещенностей (lux) светодиода с коллиматором и без коллиматора.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Unicorn
Угол излучения 2Q0.3 - 10°; Угол излучения 2Q1/2 -
Эффективность, cd/lm - 14,87; Усиление освещенности - 51,75

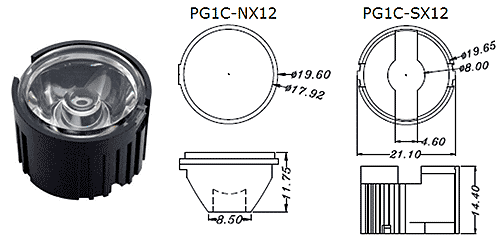

Рис. 1. Коллиматор PG1C-NX12 с держателем PG1C-SX12.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Unicorn
Угол излучения 2Q0.3 - 15°; Угол излучения 2Q1/2 - 10°
Эффективность, cd/lm - 10,50; Усиление освещенности - 36,54

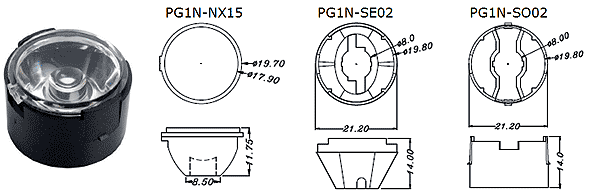

Рис. 2. Коллиматор PG1N-NX15 с держателями PG1N-SE02 и PG1N-SO02.

Коллиматорная линза для мощных светодиодов фирмы ProLight серии Unicorn
Угол излучения 2Q0.3 - 25°; Угол излучения 2Q1/2 - 20°
Эффективность, cd/lm - 4,66; Усиление освещенности - 16,22

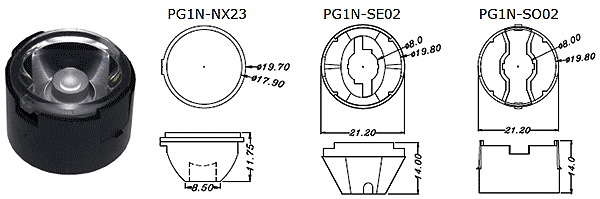

Рис. 3. Коллиматор PG1N-NX23 с держателями PG1N-SE02 и PG1N-SO02.

Коллиматор ProLight для мощных светодиодов
Угол излучения 2Q0.3 - 35°; Угол излучения 2Q1/2 - 25°
Эффективность, cd/lm - 4,14; Усиление освещенности - 14,42

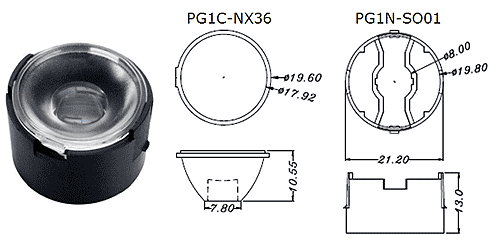

Рис. 4. Коллиматор PG1C-NX36 с держателем PG1N-SO01.

Коллиматор ProLight для мощных светодиодов
Угол излучения 2Q0.3 - 35°; Угол излучения 2Q1/2 - 25°
Эффективность, cd/lm - 2,37; Усиление освещенности - 8,25

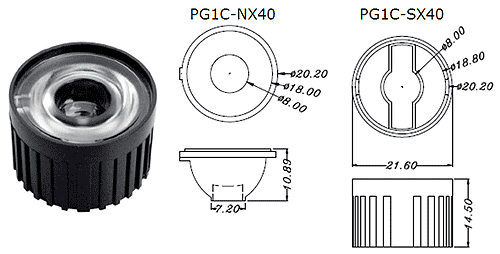

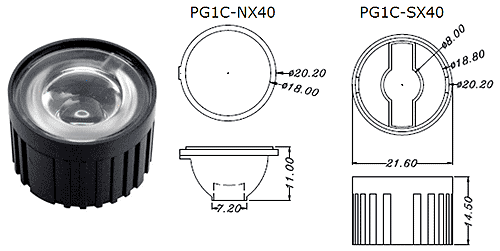

Рис. 5. Коллиматор PG1C-NX40 с держателем PG1C-SX40.

Коллиматор ProLight для мощных светодиодов
Угол излучения 2Q0.3 - 40°; Угол излучения 2Q1/2 - 25°
Эффективность, cd/lm - 2,18; Усиление освещенности - 7,60
Рис. 6. Коллиматор PG1C-NX40 с держателем PG1C-SX40.

Коллиматор для светодиодов серии Unicorn
Угол излучения 2Q0.3 - 45°; Угол излучения 2Q1/2 - 35°
Эффективность, cd/lm - 1,85; Усиление освещенности - 6,45

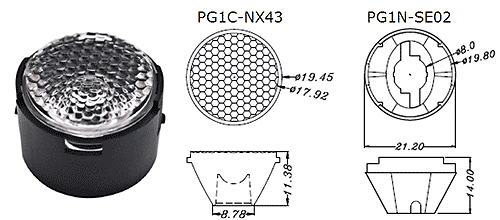

Рис. 7. Коллиматор PG1C-NX43 с держателем PG1N-SE02.

Коллиматор для светодиодов серии Unicorn
Угол излучения 2Q0.3 - 55°; Угол излучения 2Q1/2 - 40°
Эффективность, cd/lm - 1,04; Усиление освещенности - 3,61

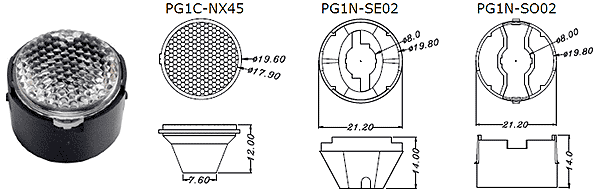

Рис. 8. Коллиматор PG1C-NX45 с держателями PG1N-SE02 и PG1N-SO02.

Коллиматор для светодиодов серии Unicorn
Угол излучения 2Q0.3 - 10°; Угол излучения 2Q1/2 -
Эффективность, cd/lm - 16,02; Усиление освещенности - 55,76

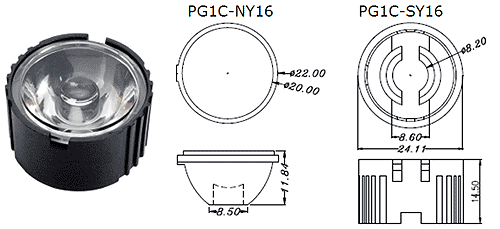

Рис. 9. Коллиматор PG1C-NY16 с держателем PG1C-SY16.

Коллиматорная линза ProLight
Угол излучения 2Q0.3 - 15°; Угол излучения 2Q1/2 - 10°
Эффективность, cd/lm - 14,09; Усиление освещенности - 43,09

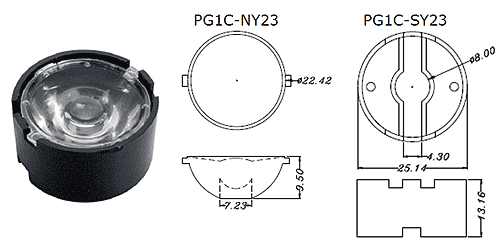

Рис. 10. Коллиматор PG1C-NY23 с держателем PG1C-SY23.

Коллиматорная линза ProLight
Угол излучения 2Q0.3 - 20°; Угол излучения 2Q1/2 - 15°
Эффективность, cd/lm - 9,13; Усиление освещенности - 31,80

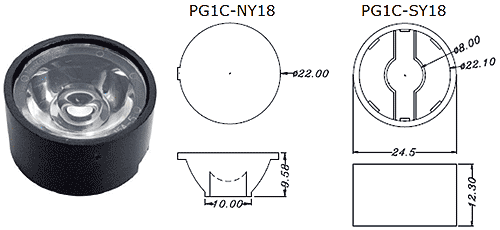

Рис. 11. Коллиматор PG1C-NY18 с держателем PG1C-SY18.

Коллиматорная линза ProLight
Угол излучения 2Q0.3 - 20°; Угол излучения 2Q1/2 - 15°
Эффективность, cd/lm - 6,65; Усиление освещенности - 23,13

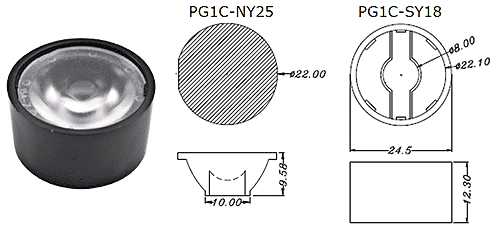

Рис. 12. Коллиматор PG1C-NY25 с держателем PG1C-SY18.

коллиматорная линза для мощных светодиодов
Угол излучения 2Q0.3 - 35°; Угол излучения 2Q1/2 - 20°
Эффективность, cd/lm - 2,63; Усиление освещенности - 9,17

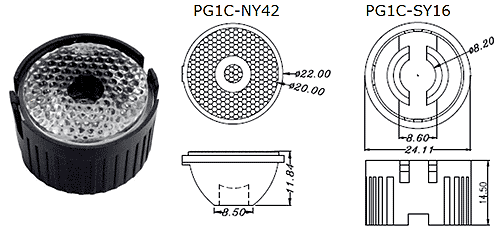

Рис. 13. Коллиматор PG1C-NY42 с держателем PG1C-SY16.

коллиматорная линза для мощных светодиодов
Угол излучения 2Q0.3 - 40°; Угол излучения 2Q1/2 - 25°
Эффективность, cd/lm - 1,76; Усиление освещенности - 6,13

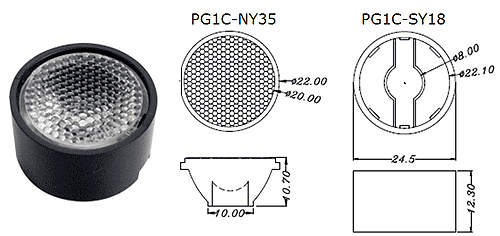

Рис. 14. Коллиматор PG1C-NY35 с держателем PG1C-SY18.

коллиматорная линза для мощных светодиодов
Угол излучения 2Q0.3 - 50°; Угол излучения 2Q1/2 - 30°
Эффективность, cd/lm - 1,62; Усиление освещенности - 5,62

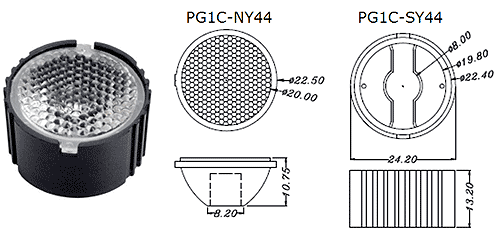

Рис. 15. Коллиматор PG1C-NY44 с держателем PG1C-SY44.

коллиматор
Угол излучения 2Q0.3 - 10°; Угол излучения 2Q1/2 -
Эффективность, cd/lm - 23,83; Усиление освещенности - 82,95

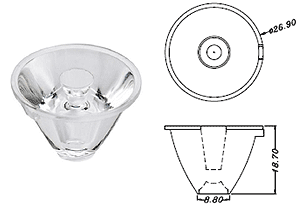

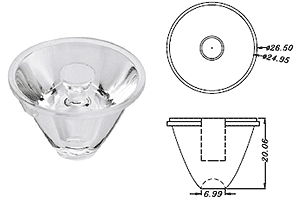

Рис. 16. Коллиматор PG1N-NX06.

коллиматор
Угол излучения 2Q0.3 - 15°; Угол излучения 2Q1/2 - 10°
Эффективность, cd/lm - 21,18; Усиление освещенности - 73,73
Рис. 17. Коллиматор PG1C-NZ16.

коллиматор
Угол излучения 2Q0.3 - 30°; Угол излучения 2Q1/2 - 25°
Эффективность, cd/lm - 3,31; Усиление освещенности - 11,52

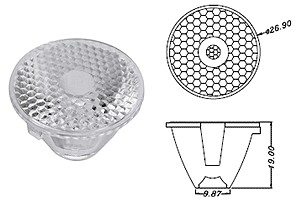

Рис. 18. Коллиматор PG1C-NZ35.

коллиматорная линза
Угол излучения 2Q0.3 - 20°; Угол излучения 2Q1/2 - 15°
Эффективность, cd/lm - 10,36; Усиление освещенности - 37,40
Рис. 19. Коллиматор PG1С-6A20-AW.

коллиматорная линза
Угол излучения 2Q0.3 - 30°; Угол излучения 2Q1/2 - 23°
Эффективность, cd/lm - 5,90; Усиление освещенности - 21,30

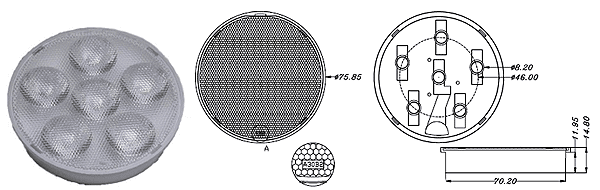

Рис. 20. Коллиматор PG1С-6A30-AW.

коллиматорная линза
Угол излучения 2Q0.3 - 30°; Угол излучения 2Q1/2 - 23°
Эффективность, cd/lm - 6,02; Усиление освещенности - 20,79

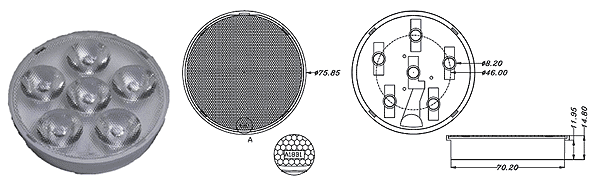

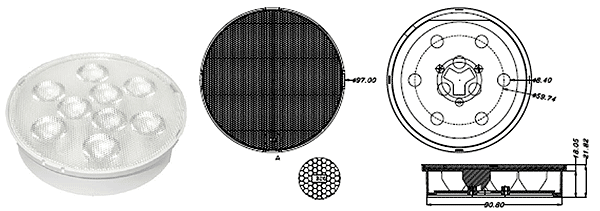

Рис. 21. Коллиматор PG1С-9B30-AW.
