Вторичная оптика:

коллиматорные линзы ProLightКоллиматорные линзы ProLight
вторичная оптика для светодиодовВторичная оптика для мощных светодиодов




Коллиматорные линзы для светодиодов серии Proeon

Коллиматоры для светодиодов PM2A


Тип
коллиматора
Тип
держателя
Размер,
mm
Угол
излучения
2Q0.3
Угол
излучения
2Q1/2
Эффектив-
ность, cd/lm
Усиление
освещенности**
Вид
PM2A-NX10 PG1C-SX40 20 15° 10° 7,8 27,14 рис. 1
PG1C-NX11 PM2A-SX11 20 20° 15° 7,74 26,96 рис. 2
PG1C-NX13 PM2A-SX11 20 20° 15° 5,45 18,99 рис. 3
PM2A-NX25 PG1C-SX40 20 25° 18° 5,31 18,48 рис. 4
PM2A-NX35 PG1C-SX40 20 35° 25° 3,35 11,66 рис. 5
PG1C-NX36 PG1N-SO02 20 35° 25° 3,36 12,63 рис. 6
PM2A-NX40 PG1C-SX44 20 40° 25° 2,16 7,51 рис. 7
PG1N-NX43 PG1N-SO02 20 45° 35° 1,51 5,25 рис. 8
PG1C-NX40 PG1C-SX40 20 50° 40° 1,36 4,75 рис. 9
PG1C-NX42 PG1C-SX40 20 55° 45° 1,36 4,7 рис. 10
PG1N-NX45 PG1N-SO02 20 60° 45° 0,86 3 рис. 11
PM2A-NXVA PM2A-SXV1 20 25°x45° 15°x35° 4,14 14,42 рис. 12
PG1C-NY18 PM2A-SY18 22 15° 8,7 30,28 рис. 13
PM2A-NY16 PG1C-SY44 22 20° 15° 9,09 31,66 рис. 14
PG1C-NY25 PM2A-SY18 22 20° 15° 5,49 19,12 рис. 15
PG1C-NY44 PG1C-SY44 22 40° 30° 1,68 5,85 рис. 16
PG1C-NY35 PM2A-SY18 22 45° 35° 1,79 6,22 рис. 17
PG1C-NZ16 - 27 20° 15° 14,03 48,85 рис. 18
PM6A-FN20 - 35 25° 18° 4,94 17,19 рис. 19
PM6A-FN25 - 35 35° 25° 2,89 10,05 рис. 20


* Примечание: в техдокументации производителя указаны оптические характеристики коллиматоров в отношении белых и теплых белых светодиодов.

** Примечание: приведено соотношение освещенностей (lux) светодиода с коллиматором и без коллиматора.




Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 15°; Угол излучения 2Q1/2 - 10°
Эффективность, cd/lm - 7,80; Усиление освещенности - 27,14

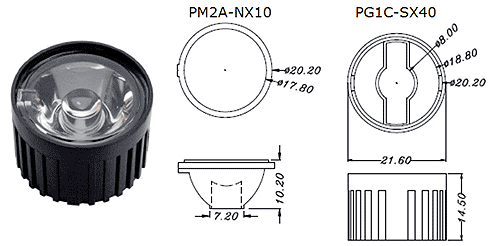

Рис. 1. Коллиматор PM2A-NX10 с держателем PG1C-SX40.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 20°; Угол излучения 2Q1/2 - 15°
Эффективность, cd/lm - 7,74; Усиление освещенности - 26,96

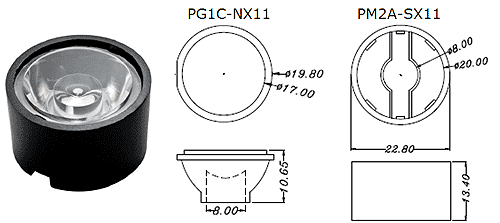

Рис. 2. Коллиматор PG1C-NX11 с держателем PM2A-SX11.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 20°; Угол излучения 2Q1/2 - 15°
Эффективность, cd/lm - 5,45; Усиление освещенности - 18,99

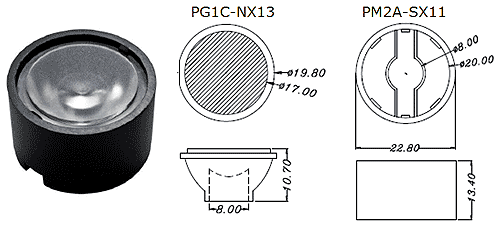

Рис. 3. Коллиматор PG1C-NX13 с держателем PM2A-SX11.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 25°; Угол излучения 2Q1/2 - 18°
Эффективность, cd/lm - 5,31; Усиление освещенности - 18,48
Рис. 4. Коллиматор PM2A-NX25 с держателем PG1C-SX40.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 35°; Угол излучения 2Q1/2 - 25°
Эффективность, cd/lm - 3,35; Усиление освещенности - 11,66

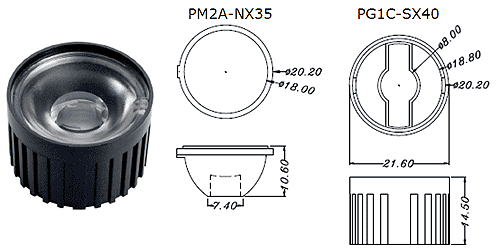

Рис. 5. Коллиматор PM2A-NX35 с держателем PG1C-SX40.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 35°; Угол излучения 2Q1/2 - 25°
Эффективность, cd/lm - 3,36; Усиление освещенности - 12,63

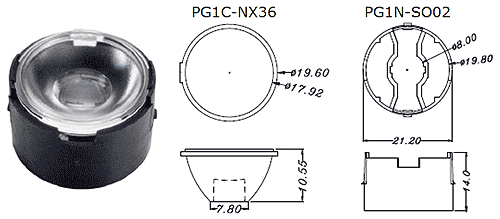

Рис. 6. Коллиматор PG1C-NX36 с держателем PG1N-SO02.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 40°; Угол излучения 2Q1/2 - 25°
Эффективность, cd/lm - 2,16; Усиление освещенности - 7,51

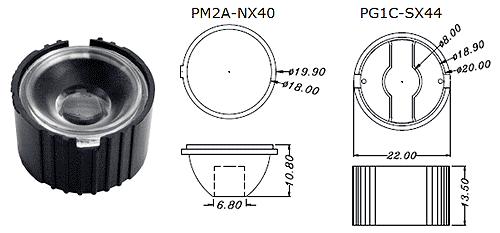

Рис. 7. Коллиматор PM2A-NX40 с держателем PG1C-SX44.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 45°; Угол излучения 2Q1/2 - 35°
Эффективность, cd/lm - 1,51; Усиление освещенности - 5,25

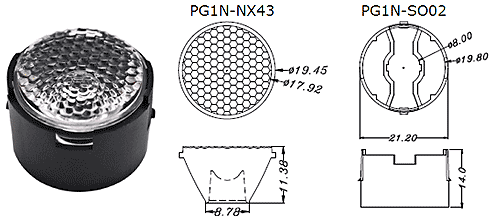

Рис. 8. Коллиматор PG1N-NX43 с держателем PG1N-SO02.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 50°; Угол излучения 2Q1/2 - 40°
Эффективность, cd/lm - 1,36; Усиление освещенности - 4,75

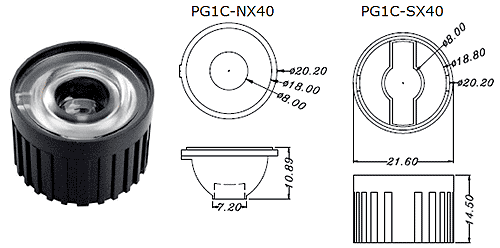

Рис. 9. Коллиматор PG1C-NX40 с держателем PG1C-SX40.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 55°; Угол излучения 2Q1/2 - 45°
Эффективность, cd/lm - 1,36; Усиление освещенности - 4,70

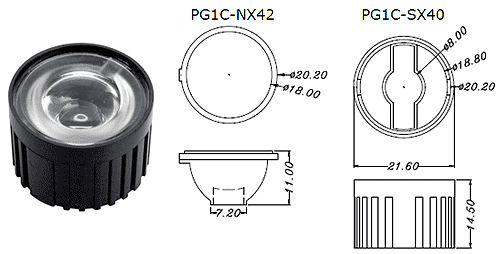

Рис. 10. Коллиматор PG1C-NX42 с держателем PG1C-SX40.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 60°; Угол излучения 2Q1/2 - 45°
Эффективность, cd/lm - 0,86; Усиление освещенности - 3,00

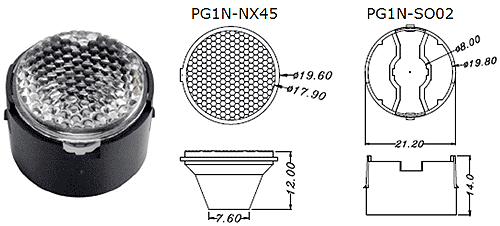

Рис. 11. Коллиматор PG1N-NX45 с держателем PG1N-SO02.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 25°x45°; Угол излучения 2Q1/2 - 15°x35°
Эффективность, cd/lm - 4,14; Усиление освещенности - 14,42

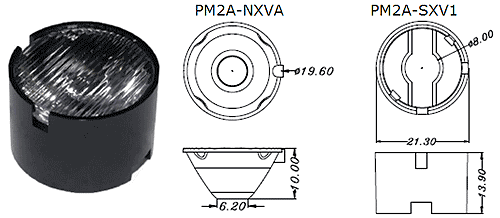

Рис. 12. Коллиматор PM2A-NXVA с держателем PM2A-SXV1.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 15°; Угол излучения 2Q1/2 -
Эффективность, cd/lm - 8,70; Усиление освещенности - 30,28

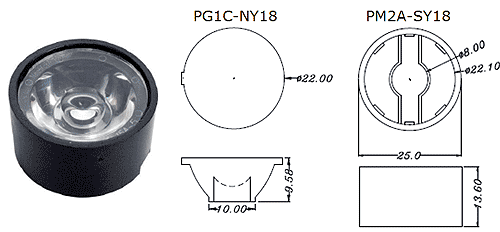

Рис. 13. Коллиматор PG1C-NY18 с держателем PM2A-SY18.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 20°; Угол излучения 2Q1/2 - 15°
Эффективность, cd/lm - 9,09; Усиление освещенности - 31,66

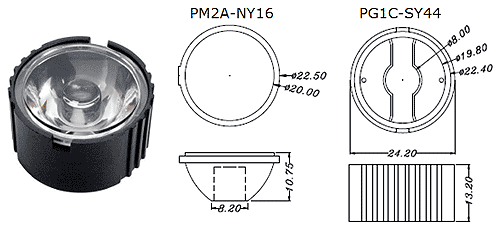

Рис. 14. Коллиматор PM2A-NY16 с держателем PG1C-SY44.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 20°; Угол излучения 2Q1/2 - 15°
Эффективность, cd/lm - 5,49; Усиление освещенности - 19,12

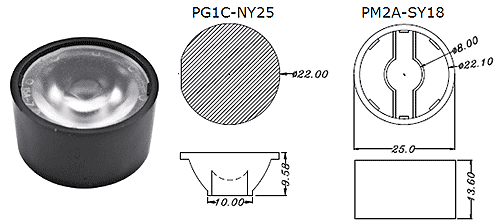

Рис. 15. Коллиматор PG1C-NY25 с держателем PM2A-SY18.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 40°; Угол излучения 2Q1/2 - 30°
Эффективность, cd/lm - 1,68; Усиление освещенности - 5,85

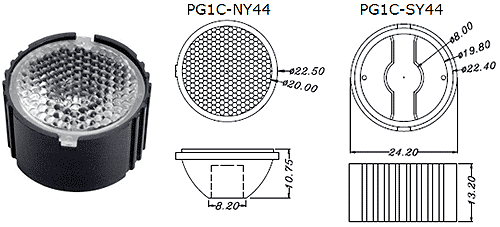

Рис. 16. Коллиматор PG1C-NY44 с держателем PG1C-SY44.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 45°; Угол излучения 2Q1/2 - 35°
Эффективность, cd/lm - 1,79; Усиление освещенности - 6,22

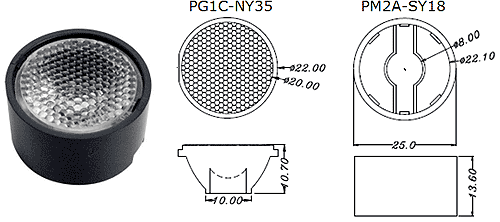

Рис. 17 Коллиматор PG1C-NY35 с держателем PM2A-SY18.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 20°; Угол излучения 2Q1/2 - 15°
Эффективность, cd/lm - 14,03; Усиление освещенности - 48,85

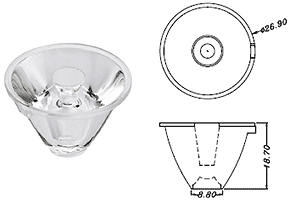

Рис. 18. Коллиматор PG1C-NZ16.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 25°; Угол излучения 2Q1/2 - 18°
Эффективность, cd/lm - 4,94; Усиление освещенности - 17,19

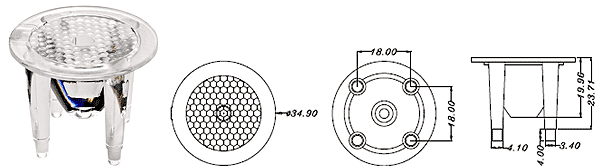

Рис. 19. Коллиматор PM6A-FN20.


Коллиматорная линза для мощных светодиодов фирмы ProLight серии Proeon
Угол излучения 2Q0.3 - 35°; Угол излучения 2Q1/2 - 25°
Эффективность, cd/lm - 2,89; Усиление освещенности - 10,05

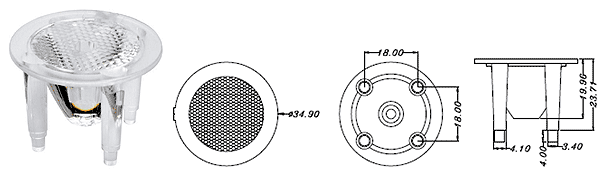

Рис. 20. Коллиматор PM6A-FN25.
