Светодиоды SMD серии FM-5730

светодиод серии FM 5730
Керамические светодиоды поверхностного монтажа (SMD TOP) NationStar новой серии 5730 отличаются улучшенными тепловыми характеристиками. Исходя из параметров высокой яркости излучения и теплового сопротивления, светодиоды этой серии наиболее перспективны для использования в различных рекламных конструкциях, осветительных устройствах.

Абсолютные максимальные характеристики (при 25°С)

Прямой ток 75...100 mA
Импульсный прямой ток 150...200 mA
Обратное напряжение 5 V
Рабочая температура -30...+85 °C
Температура хранения -40...+100 °C
Рассеивание мощности 300...400 mW


Тип Цвет
Хроматические
координаты
(X/Y)
Цветовая
температура
Сила света
(mcd)
, тип.
(при 60mA)
Прямое
напряжение
, V
Угол
излучения
2Q1/2, градус
FM-5730WD-460J Холодный белый
0.30/0.30
7700 8000 3.1 110
FM-5730WDD-460J
производство прекращено
Нейтральный белый
0.376/0.374
4100 7500 3.1 110
FM-5730WLD-460J Теплый белый
0.422/0.398
3200 7000 3.1 110
FM-5730WS-460H60 Холодный белый
(0.3/0.3)
7500 6500 3.1 110
FM-5730WNS-460U Нейтральный белый
(0.322/0.335)
6000 7700 3.4 110
FM-5730WDS-460H60
производство прекращено
Нейтральный белый
(0.376/0.373)
4100 7000 3.1 110
FM-5730WLS-460U-R70 Теплый белый
(0.43/0.4)
3000 7000 3.4 110

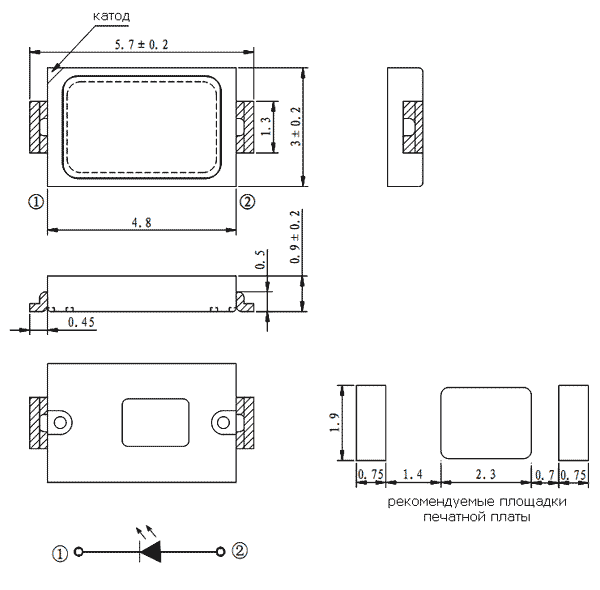

схема светодиода
