Светодиоды SMD серии FM-5050 (одноцветный и полноцветный)

одноцветные и полноцветные светодиоды FM-5050

Абсолютные максимальные характеристики (при 25°С)

Прямой ток 75 mA
Импульсный прямой ток 200 mA
Обратное напряжение 5 V
Рабочая температура -30...+85 °C
Температура хранения -40...+100 °C
Рассеивание мощности 150...200 mW


Тип
Цвет кристалла
Линза

Длина
волны
(nm)

Сила света
(mcd)
, тип.
(при 60mA)

Прямое
напряжение
, V

Угол
излучения
2Q1/2, градус

FM-T5050HYK-589N Желтый
Прозрачная
590 2400 2.2 110
FM-T5050HRK-624O Красный
Прозрачная
624 2000 2.0 110
FM-P5050HRK-624F Красный
Прозрачная
624 1500 2.0 110
FM-T5050HRK-624N Красный
Прозрачная
624 2000 2.0 110
FM-T5050HOK-605O Оранжевый
Прозрачная
606 1800 2.2 110
FM-T5050HYK-589O Желтый
Прозрачная
585 1800 2.2 110
FM-T5050UGK-520D Зеленый
Прозрачная
525 3800 3.2 110
FM-T5050BK-470D Синий
Прозрачная
470 1200 3.2 110
FM-T5050WD-460R Белый Холодный
Желтая матовая
  6000 3.2 110
FM-T5050WLD-460R Белый Теплый
Желтая матовая
  5000 3.2 110
FM-T5050WNS-460T Белый
Желтая матовая
  8500 3.2 110
FM-T5050WDS-460T-R70 Белый нейтральный
Желтая матовая
4000K 9000 3.2 110
FM-T5050WNS-460R Белый нейтральный
Желтая матовая
6000K 9300 3.2 110
FM-T5050WNS-460S Белый нейтральный
Желтая матовая
6000K 9000 3.2 110
FM-T5050WDS-460L-R70 Белый нейтральный
Желтая матовая
4000K 8500 3.2 110
FM-T5050WDS-460M Белый нейтральный
Желтая матовая
4000K 7700 3.2 110
FM-T5050WDS-460R Белый нейтральный
Желтая матовая
4000K 9300 3.2 110
FM-T5050WDS-460S-R70 Белый нейтральный
Желтая матовая
4000K 9000 3.2 110
FM-P5050WD-460G60 Белый Холодный
Желтая матовая
  5500 3.0 110
FM-P5050WDD-460G60 Белый
Желтая матовая
  5000 3.0 110
FM-P5050WLD-460G60 Белый Теплый
Желтая матовая
  4500 3.0 110
FM-T5050WLS-460R-R70 Белый теплый Желтая матовая   3000 3.2 110



Тип Цвет
Материал
Длина
волны
(nm)
Сила света
(mcd)
, тип.
(при 20mA)
Прямое
напряжение
, V
Угол
излучения
2Q1/2, градус

FM-5050SQGIBIK Красный 620 300 2.0 110
Зеленый 520 1300 3.2
Синий 470 400 3.2

FM-5050SHGTBTK Красный 625 750 2.0 120
Зеленый 520 1800 3.2
Синий 470 500 3.2

FM-H5050SEGWBWK Красный 624 800 2.0 120
Зеленый 520 1800 3.2
Синий 470 500 3.2

FM-B5050SEGIBIK-A Красный 620 850 2.0 110
Зеленый 522 1650 3.2
Синий 472 455 3.2

FM-B5050SEGIBIK-1 Красный 624 700 2.0 110
Зеленый 520 1700 3.1
Синий 470 350 3.1

FM-5050SEGWBWK Красный 624 950 2.0 110
Зеленый 520 2000 3.0
Синий 470 480 3.0

FM-5050RGBK-SG Красный 620 620 2.0 110
Зеленый 520 1500 3.0
Синий 470 480 3.2

FM-H5050RGBW-WQ Красный 620 1090 2.0 110
Зеленый 520 2355 3.0
Синий 470 650 3.0

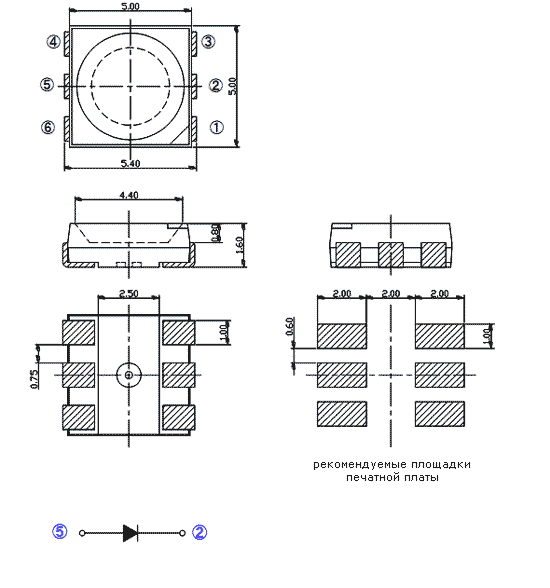

Одноцветный светодиод FM-P5050

чертеж одноцветного светодиода поверхностного монтажа FM-5050

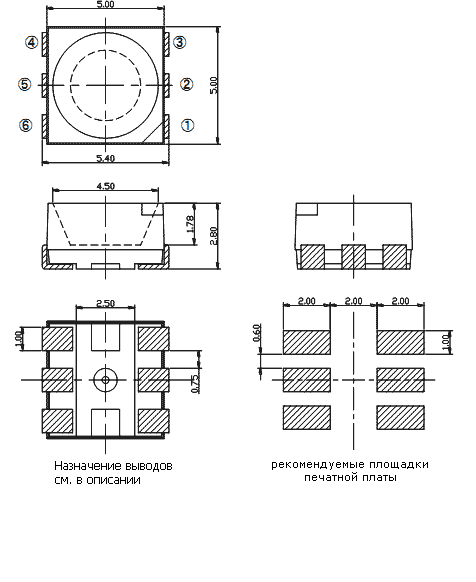

Одноцветный светодиод FM-T5050

чертеж полноцветного светодиода поверхностного монтажа FM-5050

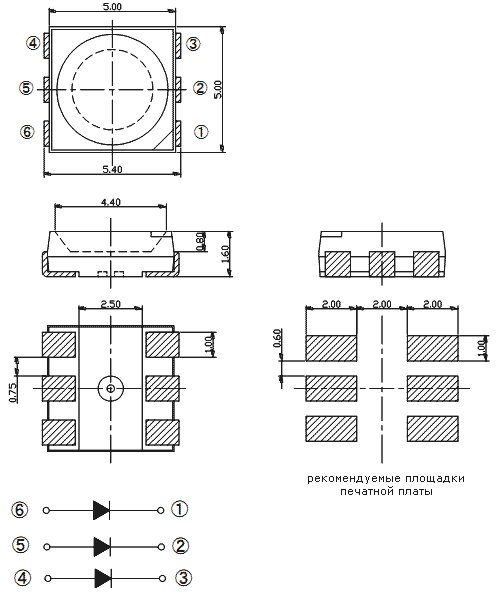

Трехцветный светодиод FM-5050


чертеж трехцветного светодиода поверхностного монтажа FM-5050
