LED калькулятор

Пересчет силы света светодиодов с распределением Ламберта в световой поток

Угол излучения половинной яркости °
Сила света кд

лм

Пересчет светового потока светодиодов с распределением Ламберта в силу света

Угол излучения половинной яркости °
Световой поток лм

кд


Цилиндрические светодиоды NationStar диаметром 5 мм


цилиндрический светодиод диаметром 5 ммrohs Абсолютные максимальные параметры (при t=25°C)

Максимальный постоянный прямой ток 30 mA
Максимальный импульсный прямой ток 100 mA
Максимальное обратное напряжение 5 V
Диапазон рабочих температур -25...+85°С
Температура хранения -40...+100°С
Рассеяние мощности максимальное 135 mW

Тип Цвет
Материал
Линза
Длина
волны, нм
Сила света, мкд, тип.
(при 20мА)
Прямое
напряжение
, В
Сорт. по кат. (bin) Угол
излучения
2Q1/2, градус
Док-я
BT-122GIK-31-520G-B1 Зеленый /
InGaN
прозрачная 521 1000 3,2   80
BT-122GWK-31-520O14-B6 Зеленый /
InGaN
прозрачная 521 3000 3,2 75
BT-222SEK-31-624M10-B1 Красный /
AlGaInP/GaA
прозрачная 622 850 1,9   85
BT-222SQK-31-624P-B1 Красный /
AlGaInP/GaA
прозрачная 623 320 1,9 90
BT-322YEK-31-592M10-B1 Желтый /
AlGaInP/GaA
прозрачная 592 550 1,9 90
BT-522BIK-31-470H-B1 Синий /
InGaN
прозрачная 470 500 3,2 75
BT-522BWK-31-470K14-B6 Синий /
InGaN
прозрачная 471 800 3,2 80
BT-922BMK-31-460Q12-B6 Белый /
InGaN
прозрачная x=0.30
y=0.30
1100 3,2 90

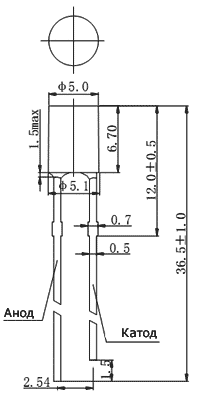

чертеж цилиндрического светодиода фирмы NationStar
