светодиодные прожекторыСветодиодные прожекторы




Корпуса для светодиодных прожекторов

Для заказа корпуса необходимо задать длину лампы, для обрезки профиля по длине. Все остальное изготавливается исходя из данного параметра и поставляется комплектно, включая крепеж, специальное стекло, прокладки и т.п. Если заказчику необходима печатная плата (может быть как обычная, так и алюминиевая), для установки в данный прожектор, то он разрабатывает всю необходимую документации на печатную плату самостоятельно, исходя из информации, приведенной ниже и предоставляет ее для изготовления.
При необходимости, по взаимной договоренности, возможна поставка полностью готового прожектора.

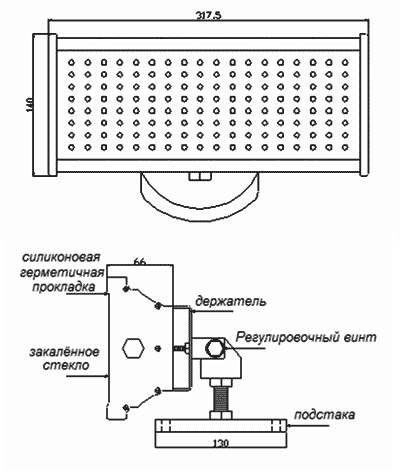

корпус для светодиодного прожектора В данном варианте прожектора установлено 144 светодиода диаметром 5 мм. Количество светодиодов и длина прожектора указывается заказчиком.

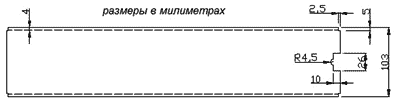

Печатная плата индикации для прожектора
печатная плата для светодиодного прожектора
Показанная на рисунке печатная плата может быть изготовлена из различных материалов, в том числе и на основе алюминия (для установки мощных светодиодов).
Длина платы может быть любой, по треоованию заказчика, в соответствии с выбранной длиной (шириной) прожектора. Длина платы с каждой стороны должна быть меньше ширины прожектора на 3-5 мм, для установки боковых крышек.
Пунктирной линией показано расстояние на печатной плате сверху и снизу, необходимое для ее крепления.
Другие размеры, указанные на чертеже, заказчик должен использовать при разработке собственной печатной платы, так как они учитывают внутреннюю конфигурацию прожектора.
Толщина печатной платы 1,6 мм необходима для герметичности прожектора.
Плата управления с драйверами может иметь любые размеры, но не больше данной платы индикации. Размеры по ширине не более 70 мм (желательно). При необходимости увеличения размеров по ширине, их необходимо согласовать предварительно.

светодиодный прожектор прожектор из светодиодов
светодиодный свет корпус для светодиодного прожектора
корпус для светодиодного прожектора крепление для светодиодного прожектора
прожектор светодиодный светодиодное освещение


Корпус для прожектора алюминиевый 106.6мм

Корпус прожектора Корпус прожектора
Корпус прожектора
