мультицветные герметические светодиодные модулиСветодиодные модули




Светодиодные модули на алюминиевой печатной основе

Герметические светодиодные модули на алюминиевой основе

Данные изделия широко используются в разнообразных рекламных конструкциях. Являются качественно новой заменой традиционно используемого неонового света.

Экономия энергии по сравнению с неоновыми лампами - до 80%.
Время "жизни" - 50 000 часов.
Условия эксплуатации — -40...+85°С, до 90% влажности воздуха


Серия
King ARROW
светодиодный модуль

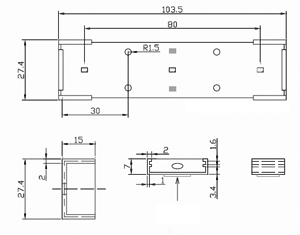

чертеж схема светодиодного модуля
Наименование Цвет Длина волны,
nm
Напряжение,
VDC
Ток,
mA
К-во
светодиодов

Монтажный
провод (mm)
Iv, mcd Угол
просмотра
GN-CLM-KA-3R красный   629 12 100 3 60 1250 120°
GN-CLM-KA-3Y желтый   594 12 100 3 60 2500 120°
GN-CLM-KA-3G зеленый   525 12 100 3 60 6250 120°
GN-CLM-KA-3B синий   470 12 100 3 60 1850 120°
GN-CLM-KA-3W белый     12 100 3 60 5000 120°

Используемые типы светодиодных драйверов

Наименование Тип драйвера
GNVA-12030М
шт на драйвер
GNVA-12060P
шт на драйвер
GNVA-12150T
шт на драйвер
GN-CLM-KA-3R min 3 / max 25 min 6 / max 50 min 15 / max 125
GN-CLM-KA-3Y min 3 / max 25 min 6 / max 50 min 15 / max 125
GN-CLM-KA-3G min 3 / max 25 min 6 / max 50 min 15 / max 125
GN-CLM-KA-3B min 3 / max 25 min 6 / max 50 min 15 / max 125
GN-CLM-KA-3W min 3 / max 25 min 6 / max 50 min 15 / max 125


Серия
King BRIGHT
герметический светодиодный модуль

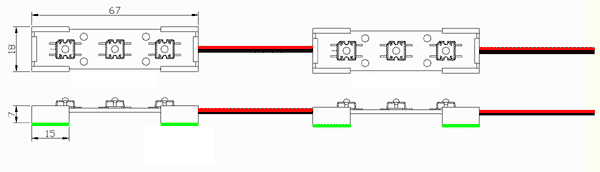

чертеж герметического светодиодного модуля
Наименование Цвет Длина волны,
nm
Напряжение,
VDC
Ток,
mA
К-во
светодиодов

Монтажный
провод (mm)
Световой
поток,
Lm
Угол
просмотра
GN-CLM-KB-3R красный   629 12 60 3 60 24.3 120°
GN-CLM-KB-3Y желтый   594 12 60 3 60 24.3 120°
GN-CLM-KB-3G зеленый   525 12 60 3 60 36.0 120°
GN-CLM-KB-3B синий   470 12 60 3 60 18.0 120°
GN-CLM-KB-3W белый     12 60 3 60 34.2 120°

Используемые типы светодиодных драйверов

Наименование Тип драйвера
GNVA-12030М
шт на драйвер
GNVA-12060P
шт на драйвер
GNVA-12150T
шт на драйвер
GN-CLM-KB-3R min 10 / max 40 min 20 / max 80 min 50 / max 200
GN-CLM-KB-3Y min 10 / max 40 min 20 / max 80 min 50 / max 200
GN-CLM-KB-3G min 10 / max 40 min 20 / max 80 min 50 / max 200
GN-CLM-KB-3B min 10 / max 40 min 20 / max 80 min 50 / max 200
GN-CLM-KB-3W min 10 / max 40 min 20 / max 80 min 50 / max 200


Серия
King CRYSTAL
светодиодный модуль

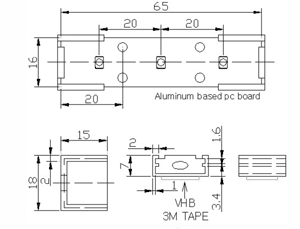

чертеж светодиодного модуля
Наименование Цвет Длина волны,
nm
Напряжение,
VDC
Ток,
mA
К-во
светодиодов

Монтажный
провод (mm)
Iv, mcd Угол
просмотра
GN-CLM-KC-3R красный   629 12 30 3 60 900 120°
GN-CLM-KC-3Y желтый   594 12 30 3 60 1800 120°
GN-CLM-KC-3G зеленый   525 12 30 3 60 4500 120°
GN-CLM-KC-3B синий   470 12 30 3 60 1350 120°
GN-CLM-KC-3W белый     12 30 3 60 3600 120°

Используемые типы светодиодных драйверов

Наименование Тип драйвера
GNVA-12030М
шт на драйвер
GNVA-12060P
шт на драйвер
GNVA-12150T
шт на драйвер
GN-CLM-KC-3R min 10 / max 80 min 20 / max 160 min 50 / max 400
GN-CLM-KC-3Y min 10 / max 80 min 20 / max 160 min 50 / max 400
GN-CLM-KC-3G min 10 / max 80 min 20 / max 160 min 50 / max 400
GN-CLM-KC-3B min 10 / max 80 min 20 / max 160 min 50 / max 400
GN-CLM-KC-3W min 10 / max 80 min 20 / max 160 min 50 / max 400


Серия
King KONG

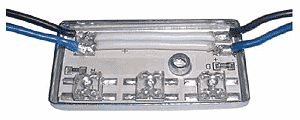

светодиодный модуль серии king kong

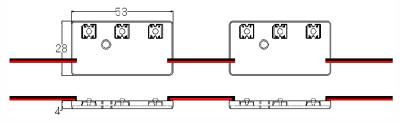

чертеж светодиодного модуля
Наименование Цвет Длина волны,
nm
Напряжение,
VDC
Ток,
mA
К-во
светодиодов

Монтажный
провод (mm)
Световой
поток, Lm
Угол
просмотра
GN-CLM-KK-3R красный   629 12 35 3 60 8.1 120°
GN-CLM-KK-3Y желтый   594 12 35 3 60 8.1 120°
GN-CLM-KK-3G зеленый   525 12 30 3 60 12.0 120°
GN-CLM-KK-3B синий   470 12 30 3 60 6.0 120°
GN-CLM-KK-3W белый     12 30 3 60 11.4 120°

Используемые типы светодиодных драйверов

Наименование Тип драйвера
GNVA-12030М
шт на драйвер
GNVA-12060P
шт на драйвер
GNVA-12150T
шт на драйвер
GN-CLM-KK-3R min 10 / max 70 min 20 / max 140 min 50 / max 350
GN-CLM-KK-3Y min 10 / max 70 min 20 / max 140 min 50 / max 350
GN-CLM-KK-3G min 10 / max 80 min 20 / max 160 min 50 / max 400
GN-CLM-KK-3B min 10 / max 80 min 20 / max 160 min 50 / max 400
GN-CLM-KK-3W min 10 / max 80 min 20 / max 160 min 50 / max 400


Серия
King STAR
светодиодный модуль серии king star

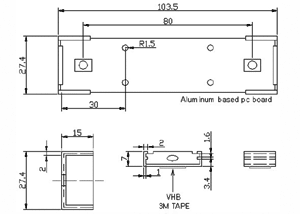

чертеж светодиодного модуля
Наименование Цвет Длина волны,
nm
Напряжение,
VDC
Ток,
mA
К-во
светодиодов

Монтажный
провод (mm)
Световой
поток, Lm
Угол
просмотра
GN-CLM-KS-2R красный   629 12 300 2 60 46 120°
GN-CLM-KS-2Y желтый   594 12 300 2 60 46 120°
GN-CLM-KS-2G зеленый   525 12 300 2 60 80 120°
GN-CLM-KS-2B синий   470 12 300 2 60 30 120°
GN-CLM-KS-2W белый     12 300 2 60 96 120°

Используемые типы светодиодных драйверов

Наименование Тип драйвера
GNVA-12030М
шт на драйвер
GNVA-12060P
шт на драйвер
GNVA-12150T
шт на драйвер
GN-CLM-KS-2R min 1 / max 8 min 2 / max 16 min 5 / max 40
GN-CLM-KS-2Y min 1 / max 8 min 2 / max 16 min 5 / max 40
GN-CLM-KS-2G min 1 / max 8 min 2 / max 16 min 5 / max 40
GN-CLM-KS-2B min 1 / max 8 min 2 / max 16 min 5 / max 40
GN-CLM-KS-2W min 1 / max 8 min 2 / max 16 min 5 / max 40
