мультицветные герметические светодиодные модулиСветодиодные модули




Герметические модули для наружных конструкций

герметичные светодиодные модули для наружных конструкций

Данные изделия широко используются в разнообразных рекламных конструкциях. Являются качественно новой заменой традиционно используемого неонового света.
Герметические модули (залиты эпоксидной смолой) предназначены в первую очередь для наружного применения.

Экономия энергии по сравнению с неоновыми лампами - до 80%.
Время "жизни" - 50 000 часов.
Условия эксплуатации — -40...+85°С, до 90% влажности воздуха

светодиодные модули

типы светодиодных модулей

1 светодиод

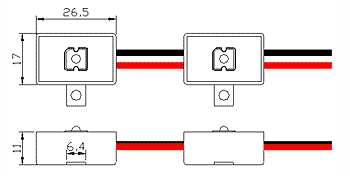

светодиодный модуль       чертеж светодиодного модуля
Наименование Цвет Длина волны,
nm
Напряжение,
VDC
Ток,
mA
Монтажный
провод (mm)
Световой
поток, Lm
Угол
просмотра
GN-CLM-1RE красный   629 12 27 60 2.0 120°
GN-CLM-1YE желтый   594 12 27 60 2.0 120°
GN-CLM-1GE зеленый   525 12 25 60 2.8 120°
GN-CLM-1BE синий   470 12 25 60 1.6 120°
GN-CLM-1WE белый     12 25 60 2.7 120°

Используемые типы светодиодных драйверов

Наименование Тип драйвера
GNVA-12030М
шт на драйвер
GNVA-12060P
шт на драйвер
GNVA-12150T
шт на драйвер
GN-CLM-1RE min 10 / max 90 min 20 / max 180 min 50 / max 450
GN-CLM-1YE min 10 / max 90 min 20 / max 180 min 50 / max 450
GN-CLM-1GE min 10 / max 100 min 20 / max 200 min 50 / max 500
GN-CLM-1BE min 10 / max 100 min 20 / max 200 min 50 / max 500
GN-CLM-1WE min 10 / max 100 min 20 / max 200 min 50 / max 500


3 светодиода

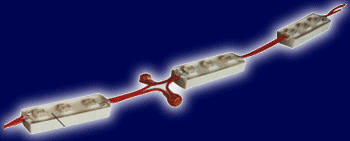

герметичный светодиодный модуль из 3 светодиодов

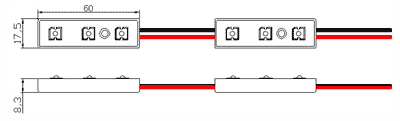

габаритные размеры светодиодного модуля
Наименование Цвет Длина волны,
nm
Напряжение,
VDC
Ток,
mA
Монтажный
провод (mm)
Световой
поток, Lm
Угол
просмотра
GN-CLM-3RE красный   629 12 27 60 6.0 120°
GN-CLM-3YE желтый   594 12 27 60 6.0 120°
GN-CLM-3GE зеленый   525 12 25 60 8.4 120°
GN-CLM-3BE синий   470 12 25 60 4.8 120°
GN-CLM-3WE белый     12 25 60 8.1 120°

Используемые типы светодиодных драйверов

Наименование Тип драйвера
GNVA-12030М
шт на драйвер
GNVA-12060P
шт на драйвер
GNVA-12150T
шт на драйвер
GN-CLM-3RE min 10 / max 90 min 20 / max 180 min 50 / max 450
GN-CLM-3YE min 10 / max 90 min 20 / max 180 min 50 / max 450
GN-CLM-3GE min 10 / max 100 min 20 / max 200 min 50 / max 500
GN-CLM-3BE min 10 / max 100 min 20 / max 200 min 50 / max 500
GN-CLM-3WE min 10 / max 100 min 20 / max 200 min 50 / max 500

6 светодиодов
светодиодный модусь из 6 светодиодов

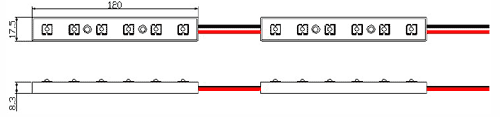

светодиодный модуль - чертеж
Наименование Цвет Длина волны,
nm
Напряжение,
VDC
Ток,
mA
Монтажный
провод (mm)
Световой
поток, Lm
Угол
просмотра
GN-CLM-6RE красный   629 12 50 60 12.0 120°
GN-CLM-6YE желтый   594 12 50 60 12.0 120°
GN-CLM-6GE зеленый   525 12 50 60 16.8 120°
GN-CLM-6BE синий   470 12 50 60 9.6 120°
GN-CLM-6WE белый     12 50 60 16.2 120°

Используемые типы светодиодных драйверов

Наименование Тип драйвера
GNVA-12030М
шт на драйвер
GNVA-12060P
шт на драйвер
GNVA-12150T
шт на драйвер
GN-CLM-6RE min 5 / max 45 min 10 / max 90 min 25 / max 225
GN-CLM-6YE min 5 / max 45 min 10 / max 90 min 25 / max 225
GN-CLM-6GE min 5 / max 50 min 10 / max 100 min 25 / max 250
GN-CLM-6BE min 5 / max 50 min 10 / max 100 min 25 / max 250
GN-CLM-6WE min 5 / max 50 min 10 / max 100 min 25 / max 250

Примеры подключения светодиодных драйверов

GNVA-12030M
светодиодный драйвер

пример подключения светодиодного драйвера

GNVA-12060P
блок питания светодиодов

подключение led driver

GNVA-12150T
источник питания светодиодного модуля

подключения источника питания к светодиодным модулям
