Светодиодные модули LEDTEK - LT-MLS-xxx

Представленные светодиодные модули выполнены на светодиодах поверхностного монтажа и имеют большую яркость. Эти модули могут использоваться как внутри, так и снаружи помещений. Модельный ряд представлен модулями в различных комбинациях по количеству, расположению и цвету свечения светодиодов.
Светодиодные модули найдут применение в фоновой рекламной подсветке, в декоративной, внутренней и архитектурной подсветке.

Особенности светодиодных модулей:
  • Низкая стоимость и высокая энергоэффективность (экономия до 80% по сравнению с традиционным неоновым светом)
  • Легкость и оперативность монтажа в месте применения
  • Сочетание надежной влагозащиты и способности работать в диапазоне температур от -40 до +60°С
  • Гарантированная работа в течение 3 лет
  • Степень защиты IP65, диапазон рабочих температур -40…+60°С
  • Питание от постоянного напряжения 12В
  • Угол излучения не менее 120°


Модули на основе светодиодов SMD5050

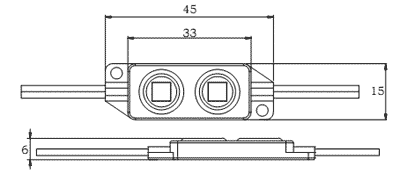

Светодиодный модуль LT-MLS-4515S5050
цена:
светодиодный модуль       схема светодиодного модуля

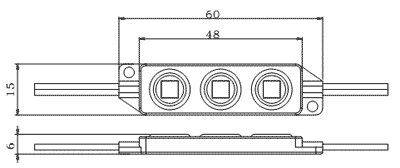

Светодиодный модуль LT-MLS-6015S5050
цена:
светодиодный модуль из 3 smd светодиодов типа 5050       чертеж светодиодного модуля

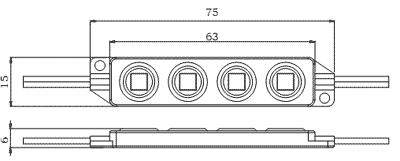

Светодиодный модуль LT-MLS-7515S5050
цена:
       чертеж светодиодного модуля

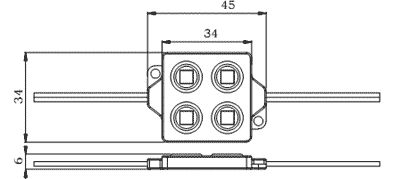

Светодиодный модуль LT-MLS-4534S5050
цена:
светодиодный модуль LEDTEK из 4 светодиодов

Модель LT-MLS-
4515S5050
LT-MLS-
6015S5050
LT-MLS-
7515S5050
LT-MLS-
4534S5050
Количество и тип светодиодов 2 шт. SMD 5050 3 шт. SMD 5050 4 шт. SMD 5050 4 шт. SMD 5050
Угол излучения, град. 120 120 120 120
Световой поток, лм 27 41 54 54
Потребляемая мощность, Вт 0,48 0,72 0,96 0,96
Напряжение питания, В 12 12 12 12
Рекомендуемое количество модулей в одной линии <100 <100 <50 <50
Размеры, мм 45 х 15 х 6 60 х 15 х 6 75 х 15 х 6 45 х 34 х 6


Модули на основе светодиодов SMD3528

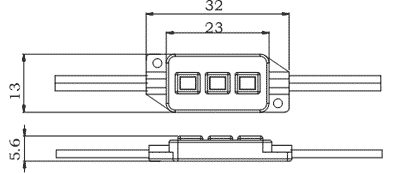

Светодиодный модуль LT-MLS-3213S3528
цена:
светодиодный модуль из 3 светодиодов SMD 3528       чертеж светодиодного модуля

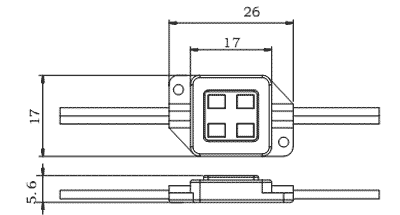

Светодиодный модуль LT-MLS-2617S3528
цена:
светодиодный модуль из 4 светодиодов       чертеж светодиодного модуля

Модель LT-MLS-
3213S3528
LT-MLS-
2617S3528
Количество и тип светодиодов 3 шт. SMD 3528 4 шт. SMD 3528
Угол излучения, град. 120 120
Световой поток, лм 14 18
Потребляемая мощность, Вт 0,24 0,48
Напряжение питания, В 12 12
Рекомендуемое количество модулей в одной линии <100 <100
Размеры, мм 32 х 13 х 5,6 26 х 17 х 5,6


Маркировка:
LT-MLS-dddd S tttt-WP-xx-y
  • LT-MLS: производитель и наименование изделия
  • dddd: размер модуля по длине и ширине, например: 4515
  • tttt: тип светодиодов, например: 5050
  • WP: защищенное от воды исполнение
  • xx: цвет свечения (одно из значений: DW, CW, WW, R, G, B, Y)
  • y: количество светодиодов в модуле

pdf документация



Общие правила монтажа и подключения

Особое внимание следует уделить полярности подключения модулей к источнику питания. Подача напряжения обратной полярности может привести к выходу из строя изделия. Внимательно проверяйте маркировку на модуле и источнике питания: красный провод модуля должен быть соединен с положительной клеммой блока питания, черный с отрицательной.

ВНИМАНИЕ! Модули ELF могут использоваться только с источником питания с постоянным напряжением 12 Вольт. Расчет мощности источника питания необходимо производить в соответствии со следующей формулой:

W б.п. = Wмод. x N + 20%, где N –общее количество модулей в объекте наружной рекламы.

Рекомендации по расчету количества светодиодных модулей в световые короба

Если Вам необходимо оперативно рассчитать количество светодиодных модулей для световых коробов прямоугольной формы, Вы можете воспользоваться нашими рекомендациями.

Количество светодиодов
Глубина светового короба, мм
Рекомеддуемый интервал между осями, мм
Количество светодиодный модулей на 1 м
5 100-120 100 ~ 81
130-150 115 ~ 64
180-200 110 ~ 70
4 130-150 140 ~ 40
180-200 150 ~ 36

В таблице приведены рекомендации,опирающиеся на тестирования нашими специалистами равномерности засветки объемных элементов. Количество светодиодных модулей может меняться, в зависимости от используемых материалов.

ВНИМАНИЕ! При тестировании мы не использовании светоусиливающие и светоотражающие пленки и материалы,но их применение поможет cущественно сократить количество световых элементов.

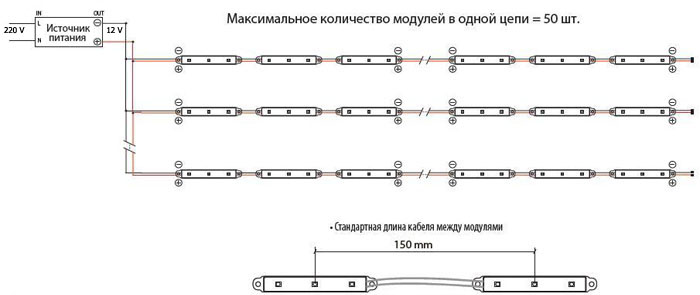

Схема подключения
Схема подключения
Пример установки
Глубина, мм Максимальное расстояние между центрами LED модулей, мм Максимальное расстояние между центрами светодиодов, мм
80 8 8
100 10 10
120 12 12


Примечание: Неправильное подключение может привести к короткому замыканию
Внимание: Убедитесь, что блок питания отсоединен во время подключения светодиодов
