Катушки индуктивности WBH73, 74

катушка индуктивности


Особенности
  • Никий профиль
  • Возможность монтажа на плату с высокой плотностью компоновки
  • Большие токи насыщения
  • Рабочая температура: -40…+85°C

Области применения
  • Оборудование связи
  • Портативные компьютеры и другие мобильные устройства
  • Преобразователи напряжения и различные блоки питания

Технические характеристики при температуре 25°C
при импульсном и постоянном токе снижение индуктивности на 25%!
Наименование Индуктивность, мкГн Тестовая частота, кГц Сопротивление постоянному току, Ом Максимальный пост. ток, А
SPRH73-100M 10 1 0.072 1.4
SPRH73-120M 12 1 0.098 1.35
SPRH73-150M 15 1 0.13 1.2
SPRH73-180M 18 1 0.14 1.1
SPRH73-220M 22 1 0.19 1
SPRH73-270M 27 1 0.21 0.9
SPRH73-330M 33 1 0.24 0.85
SPRH73-390M 39 1 0.32 0.7
SPRH73-470M 47 1 0.36 0.65
SPRH73-560M 56 1 0.47 0.62
SPRH73-680M 68 1 0.52 0.6
SPRH73-820M 82 1 0.69 0.5
SPRH73-101M 100 1 0.79 0.45
SPRH73-121M 120 1 0.89 0.4
SPRH73-151M 150 1 1.27 0.38
SPRH73-181M 180 1 1.45 0.3
SPRH73-221M 220 1 1.65 0.27
SPRH73-271M 270 1 2.31 0.25
SPRH73-331M 330 1 2.62 0.24
SPRH73-391M 390 1 2.94 0.23
SPRH73-471M 470 1 4.18 0.22
SPRH73-561M 560 1 4.67 0.21
SPRH73-681M 680 1 5.73 0.19
SPRH73-821M 820 1 6.54 0.18
SPRH73-102M 1000 1 9.44 0.16
SPRH74-100M 10 1 0.049 1.8
SPRH74-120M 12 1 0.058 1.71
SPRH74-150M 15 1 0.081 1.47
SPRH74-180M 18 1 0.091 1.31
SPRH74-220M 22 1 0.14 1
SPRH74-270M 27 1 0.15 0.95
SPRH74-330M 33 1 0.17 0.9
SPRH74-390M 39 1 0.23 0.8
SPRH74-470M 47 1 0.26 0.78
SPRH74-560M 56 1 0.35 0.7
SPRH74-680M 68 1 0.38 0.62
SPRH74-820M 82 1 0.43 0.6
SPRH74-101M 100 1 0.61 0.5
SPRH74-121M 120 1 0.66 0.45
SPRH74-151M 150 1 0.88 0.4
SPRH74-181M 180 1 0.98 0.35
SPRH74-221M 220 1 1.17 0.3
SPRH74-331M 330 1 1.86 0.26
SPRH74-391M 390 1 2.85 0.24
SPRH74-471M 470 1 3.01 0.2
SPRH74-561M 560 1 3.62 0.18
SPRH74-681M 680 1 4.63 0.15
SPRH74-821M 820 1 5.2 0.14
SPRH74-102M 1000 1 6 0.13

Обозначение и маркировка
KLS18-SPRH63 -221M-R
  • KLS18-SPRH: тип изделия
  • 63: типоразмер корпуса (значение из ряда: 63, 65, 73, 74, 105, 124, 125, 127)
  • 221: индуктивность в мкГн
  • М: отклонение индуктивности ("M":±20%, "K":±10% , "J":±5% ,"N":±30%)
  • R: тип упаковки (R: катушка; B: Bulk)

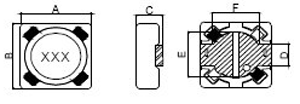

чертеж катушки индуктивности

Наименование A±0.5 B±0.3 C (Max) D (Ref) E (Ref) F (Ref)
WBH73 7,3 7,3 3,5 1,8 7,2 5,4
WBH74 7,3 7,3 4,5 1,8 7,2 5,4
