мощные SMD индуктивностиМощные SMD индуктивности




Катушки индуктивности WBH63, 65

катушка индуктивности


Особенности
  • Никий профиль
  • Возможность монтажа на плату с высокой плотностью компоновки
  • Большие токи насыщения
  • Рабочая температура: -40…+85°C

Области применения
  • Оборудование связи
  • Портативные компьютеры и другие мобильные устройства
  • Преобразователи напряжения и различные блоки питания

Технические характеристики при температуре 25°C
при импульсном и постоянном токе снижение индуктивности на 25%!
Наименование Индуктивность, мкГн Тестовая частота, кГц Сопротивление постоянному току, Ом Максимальный пост. ток, А
SPRH63-2R9N 2.9 7960 0.07 1.94
SPRH63-4R0N 4 7960 0.08 1.63
SPRH63-5R5N 5.5 7960 0.1 1.4
SPRH63-100M 10 1 0.15 1.1
SPRH63-120M 12 1 0.2 1
SPRH63-150M 15 1 0.23 0.9
SPRH63-180M 18 1 0.27 0.8
SPRH63-220M 22 1 0.34 0.74
SPRH63-270M 27 1 0.38 0.66
SPRH63-330M 33 1 0.45 0.59
SPRH63-390M 39 1 0.49 0.54
SPRH63-470M 47 1 0.69 0.5
SPRH63-560M 56 1 0.78 0.46
SPRH63-680M 68 1 1.07 0.42
SPRH63-820M 82 1 1.21 0.38
SPRH63-101M 100 1 1.39 0.34
SPRH63-121M 120 1 1.9 0.31
SPRH63-151M 150 1 2.18 0.28
SPRH63-181M 180 1 2.48 0.26
SPRH63-221M 220 1 3.12 0.23
SPRH63-271M 270 1 4.3 0.22
SPRH63-331M 330 1 4.94 0.19
SPRH65-100M 10 1 0.12 1.35
SPRH65-120M 12 1 0.13 1.22
SPRH65-150M 15 1 0.18 1.11
SPRH65-180M 18 1 0.24 1.02
SPRH65-220M 22 1 0.27 0.91
SPRH65-270M 27 1 0.3 0.82
SPRH65-330M 33 1 0.33 0.74
SPRH65-390M 39 1 0.37 0.69
SPRH65-470M 47 1 0.52 0.62
SPRH65-560M 56 1 0.56 0.58
SPRH65-680M 68 1 0.63 0.51
SPRH65-820M 82 1 0.71 0.46
SPRH65-101M 100 1 1.03 0.42
SPRH65-121M 120 1 1.15 0.38
SPRH65-151M 150 1 1.68 0.35
SPRH65-181M 180 1 1.87 0.32
SPRH65-221M 220 1 2.08 0.29
SPRH65-271M 270 1 2.37 0.26
SPRH65-331M 330 1 2.67 0.23
SPRH65-391M 390 1 2.94 0.22
SPRH65-471M 470 1 3.93 0.2
SPRH65-561M 560 1 5.43 0.18
SPRH65-681M 680 1 7.32 0.17
SPRH65-821M 820 1 8.24 0.15
SPRH65-102M 1000 1 9.26 0.14

Обозначение и маркировка
KLS18-SPRH63 -221M-R
  • KLS18-SPRH: тип изделия
  • 63: типоразмер корпуса (значение из ряда: 63, 65, 73, 74, 105, 124, 125, 127)
  • 221: индуктивность в мкГн
  • М: отклонение индуктивности ("M":±20%, "K":±10% , "J":±5% ,"N":±30%)
  • R: тип упаковки (R: катушка; B: Bulk)

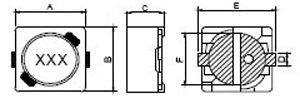

чертеж катушки индуктивности

Наименование A±0.5 B±0.3 C (Max) D (Ref) E (Ref) F (Ref)
WBH63 6,2 6,6 3 1,5 6,6 5,9
WBH65 6,2 6,6 5 1,5 6,6 5,9
