драйверы для светодиодов (IC)Светодиодные драйверы Macroblock




MBI 6660 импульсный понижающий драйвер с током выхода до 500мА

MBI6660 — это высокоэффективный импульсный, понижающий напряжение источник тока для светодиодов большой яркости. Выходной ток задается внешним резистором и может дополнительно управляться с помощью ШИМ через DIM-вывод. Помимо полного перечня защит повышению надежности драйверов способствует корпус TO-252, хорошо отводящий тепловую энергию.

  • До 500мА стабильного тока на выходе
  • Напряжение питания 9…60В
  • Управление яркостью светодиодов при помощи ШИМ. Задаваемый пользователем максимальный ток выхода
  • 97% КПД при питании от 48В и токе нагрузки 350мА последовательной цепочки из 12 светодиодов
  • Встроенный силовой элемент с сопротивлением в открытом состоянии 0,35 Ом
  • Полный перечень встроенных защит (от перегрузки, короткого замыкания и обрыва в цепи нагрузки, от перегрева, «мягкий» старт)
  • Требуется только 5 дополнительных компонентов для построения блока питания

Используемые корпуса:

Surface Mount Device
GSD: TO-252-5L
Small Outline Package
GD: SOP8L-150-1.27
корпус микросхемы светодиодного драйвера SOT 23 микросхема msop-8l

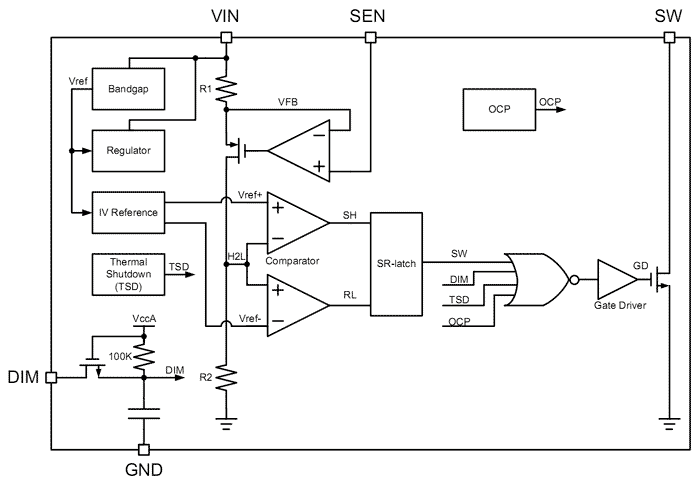

Структурная схема:

схема применения светодиодного драйвера macroblock

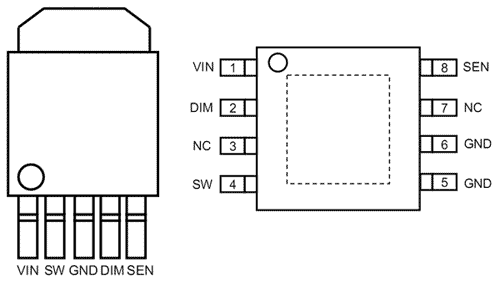

Конфигурация выводов

        описание выводов микросхемы



Назначение выводов:

Обозначение Предназначение
Gnd Вывод заземления управляющей логики и выхода стабилизированного тока
VIN Вывод напряжения питания
SEN Напряжение с датчика тока
DIM Вход управления выходным током с помощью ШИМ
SW Вывод силового ключа
NC Не подключен
Thermal Pad Поверхность теплового контакта, должна иметь электрический контакт с Gnd
