MBI 6655 импульсный понижающий драйвер с током выхода до 1А

MBI6655 — это импульсный, понижающий напряжение источник тока для светодиодов большой яркости. Он предоставляет возможность изготавливать экономически эффективные устройства светодиодной подсветки.
Драйвер MBI6655 может быть использован для питания ярких светодиодов или как источник стабильного тока.

  • Напряжение питания 6…36В
  • До 1А стабильного тока на выходе
  • Предварительно устанавливаемый ток выхода
  • 97% КПД при питании от 12В и токе нагрузки 350мА
  • Встроенный силовой элемент с сопротивлением в открытом состоянии 0,3 Ом
  • Встроенные защиты от перегрузки, короткого замыкания и обрыва в цепи нагрузки и от перегрева
  • Требуется только 5 дополнительных компонентов для построения блока питания

Используемые корпуса:

Small Outline Transistor
GSB: SOT-89-5L
Small Outline Package
GD: SOP8L-150-1.27
микросхема sot89-8l микросхема sop-8l

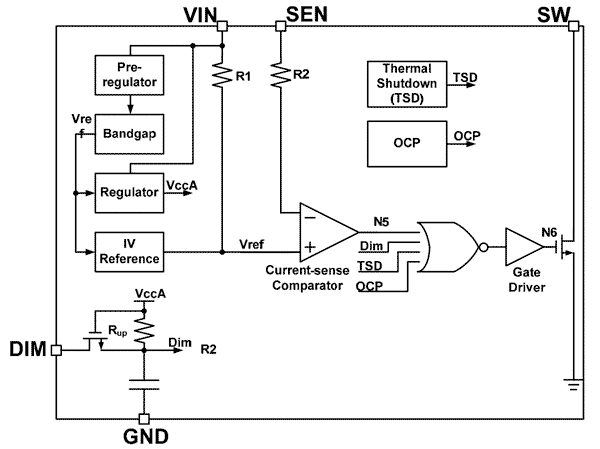

Структурная схема

структурная схема светодиодного драйвера macroblock

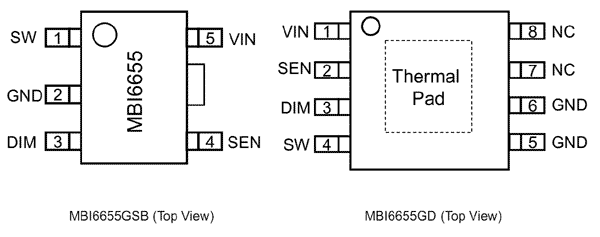

Описание выводных контактов

описание выводов микросхемы драйвера



Назначение выводов:

Обозначение Предназначение
VIN Вывод напряжения питания
Gnd Вывод заземления управляющей логики и выхода стабилизированного тока
SEN Напряжение с датчика тока
SW Вывод силового ключа
DIM Вход ШИМ управления выходом
NC Не подключен
