MBI6650 - мощный светодиодный драйвер с понижающим импульсным стабилизатором тока

(снят с производства)

MBI6650 – светодиодный драйвер с высокоэффективным понижающим импульсным стабилизатором тока. С его помощью можно при минимальной обвязке создать мощный стабилизированный источник тока для питания светодиодной нагрузки до 1.2А. Благодаря технологии гистерезисной частотно-импульсной модуляции КПД источника достигает 93%. Выходной ток задается резистором внешней обвязки и может регулироваться посредством изменения скважности управляющего сигнала ШИМ, подаваемого на диммерный вход. В драйвере предусмотрена схема плавного включения, предохраняющая от скачков стартового тока. Кроме этого MBI6650 содержит схему отключения при снижении входного напряжения ниже минимального значения (UVLO), защиту от перегрева, а также контроля обрыва и короткого замыкания светодиодной нагрузки. Конструктивное исполнение микросхем MBI6650 выполнено с учетом оптимального теплового режима эксплуатации мощных источников питания и представлено корпусом ТО-252-5L.



Корпус:

GSD: TO-252-5L
корпус светодиодного драйвера to-252


Основное применение

Информационная и декоративная светодиодная подсветка
Автомобильные источники света
Мощное светодиодное освещение
Источники постоянного тока

Особенности

1.2А выходного постоянного тока
КПД 93% при 13В входного напряжения, 350мА выходного тока и 3-х мощных светодиодах нагрузки
9~30В входного напряжения питания
Гистерезисная частотно-импульсная модуляция
Регулируемое значение выходного тока
Встроенный силовой ключ
Комплексная защита драйвера и нагрузки
Минимальная внешняя обвязка

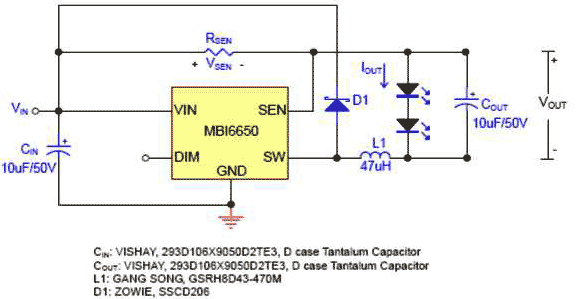

типовая схема применения:

схема применения светодиодного драйвера macroblock



Функциональная блок-схема MBI6650:


внутренняя структура и функциональная схема драйвера управления светодиодами



Конфигурация выводов

Выводы микросхемы драйвера



Назначение выводов:

GND Общий вывод
SW Силовой ключ
DIM Диммерный вход
SEN Вход контроля тока
VIN Входное питание

Основные характеристики микросхемы и рекомендации к применению в документации производителя:


pdf документация
