MBI 5167 - драйвер PrecisionDrive™ с шиной управления

Восьмиканальный светодиодный драйвер MBI 5167 применяется в полноцветных светодиодных видео экранах, наружных и внутренних светодиодных дисплеях, графических и символьных светодиоодных дисплеях, информационных экранах, дорожных информационных системах, бегущих строках.

Выходы постоянного тока инвариантны к изменению напряжения на нагрузке. Подстройка выходного тока по редствам внешнего резистора.
Быстрый отклик тока на выходе:
OE(min): 200ns @IOUT < 60mA
OE(min): 400ns @IOUT = 60~100mA

В драйвере MBI 5167 реализованы технологии:

PrecisionDrive™ - улучшения выходных характеристик и точности задания тока, как между каналами одной микросхемы, так и между отдельными корпусами микросхем.
Высокая точность в малом токе.
Входы с триггером Шмидта.
4-х проводной интерфейс.

Основные параметры:

Кол-во каналов 8
Точность соответствия тока между каналами < ±3%
Точность соответствия тока между чипами < ±6%
Выходной ток (mA) 3~45
Тактовая частота(MHz) 25
Напряжение питания (В) 3.3; 5.0
Каскадирование светодиодов (В) 17

Используемые корпуса:

SOP16-150-1.27
Вес 0.13 г
SSOP16-150-0.64
Вес 0.07 г
микросхема sop 16 микросхема ssop16

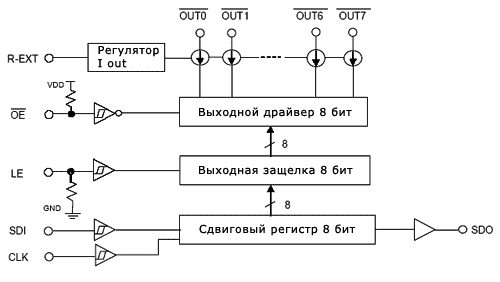

Структурная схема:

структурная схема драйвера светодиодного
Описание выводных контактов:

контакты светодиодного драйвера

Номер контакта - Обозначение Функция
1 - GND Заземление GND
2 - SDI Вход последовательной шины данных
3 - CLK Вход тактовой частоты
4 - /LE Строб данных
5-12 - OUT 0-7 Выход
13 - /OE Разрешение выхода
14 - SDO Выход последовательной шины данных
15 - R-EXT Программирование тока (внешний резистор)
16 - VDD Питание
