Светодиодный драйвер MBI 5039 - 16 каналов

MBI5039 представляет собой 16-канальный светодиодный драйвер с контролем выходных линий и программной коррекцией тока. Микросхема включает в себя 16-битный сдвиговый регистр с параллельной защелкой, который производит последовательно-параллельное преобразование данных. Одновременно с записью данных в выходную защелку, в сдвиговый регистр записывается 16-битовая последовательность статуса выходных линий, что позволяет диагностировать работоспособность светодиодной нагрузки в режиме реального времени. Номинальный ток для всех каналов задается в пределах от 5 до 90 мА при помощи одного внешнего резистора и может быть скорректирован программно. Каждый канал способен управлять цепочкой светодиодов с напряжением питания до 17В. Высокая базовая частота в 30 МГц позволяет управляющему контроллеру осуществить высокоскоростной обмен данными с одним или несколькими последовательно подключенными микросхемами.

    Особенности:

  • 16 каналов управления током в диапазоне 3~90 мА при рабочем напряжении нагрузки до 17В;
  • напряжение питания драйвера 3.3/5.0 В;
  • контроль работоспособности выходных каналов и формирование соответствующего пакета для управляющего контроллера;
  • защита от перегрузки;
  • защита от перегрева;
  • программная коррекция тока с 64 градациями в диапазоне 12.5~200% от предустановленного;
  • малый разброс регулируемого тока – до 1.5% между каналами и до 3% между микросхемами;
  • высокая скорость отклика канала на управляющее воздействие;
  • базовая частота 30МГц;
  • помехозащитная дискретизация управляющих входов посредством триггеров Шмитта.


Микросхемы MBI5039 выпускаются в трех корпусных исполнениях:

SOP24-300-1.00 SSOP24L-150-0.64 QFN24-4х4-0.5
корпус микросхемы SOP24 корпус микросхемы SSOP24 корпус микросхемы QFN24

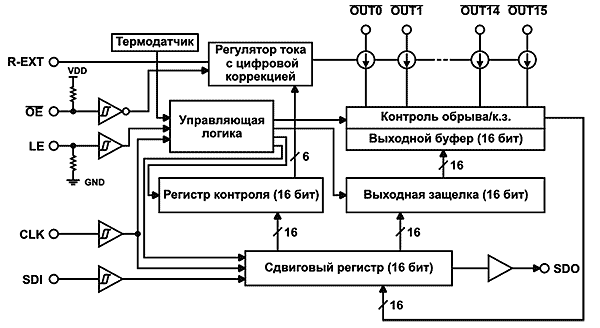

Функциональная блок-схема MBI5039

схема функционирования светодиодного драйвера



Цоколевка MBI5039

обозначение контактов на микросхеме



Назначение выводов

GND Общий вывод
SDI Последовательный ввод данных
CLK Синхронизация последовательного ввода/вывода
LE Стробирование ввода данных и команд
OUT0 ~ OUT15 Входы светодиодной нагрузки
OE Управление выходным буфером
SDO Последовательный вывод данных
R-EXT Вывод для токозадающего резистора
VDD Питание драйвера
