MBI 1802 - драйвер повышенной мощности All-Ways-ON™ без шины управления

Двухканальный светодиодный драйвер MBI 1802 применяется для управления мощными светодиодами, в автомобильном освещении, для наружных вывесок, в декоративном освещении, для подстветки ЖК панелей, в
копировальной технике, в сканерах.

Выходы постоянного тока инвариантны к изменению напряжения на нагрузке.
Подстройка выходного тока посредством внешнего резистора.

В драйвере MBI 1802 реализованы технологии:

PrecisionDrive™ - улучшения выходных характеристик и точности задания тока, как между каналами одной микросхемы, так и между отдельными корпусами микросхем.
All-Ways-ON™ - быстрое включение-выключение светодиодов одним сигналом, без снятия питания.
Управление одним выводом (OE).
Программируая яркость ШИМ(PWM) 0-100%.
Защита от перегрева. Встроенный сенсор температуры отключается при нагреве свыше 100-150°C.
Объединение выходов.
Экономичный режим. Сброс 75% мощности 1 сигналом.

Основные параметры:

Кол-во каналов 2
Точность соотвествия тока
между каналами
< ±3%
Точность соотвествия тока
между микросхемами
< ±6%
Выходний ток (mA)
на 1 канал
40~360
Напряжение питания (В) 5
Минимальная длительность
импульса (мкс)
1

Используемые корпуса:

GD: SOP8-150-1.27
корпус микросхемы светодиодного драйвера sop8

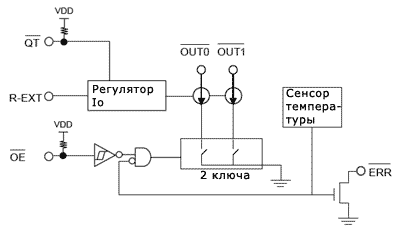

Структурная схема:

структурная схема светодиодного драйвера

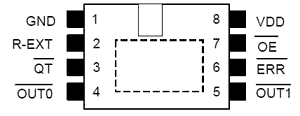

Описание выводных контактов:

описание контактов микросхемы светодиодного драйвера macroblock

Номер контакта - Обозначение Функция
1 - GND Заземление
2 - R-EXT Программирование тока (внешний резистор)
3 - QT Установка экономичного режима
4,5 - OUT 0-1 Выход
6 - ERR Ошибка при превышении температуры 150°С
7 - OE Разрешение выхода
8 - VDD Питание
