S-210 - блок питания общего применения с регулировкой выходного напряжения

блок питания с регулировкой напряжения на выходе фирмы mean well
  • Диапазон входных напряжений выбирается переключателем
  • Защита: от короткого замыкания, от перегрузки, от перенапряжения, от перегрева
  • Протестировано на перегрев при нагрузке 100%
  • Постоянная частота преобразования 90 кГц
  • Низкая стоимость, высокая надежность
  • 2 года гарантии
  • Рабочая температура -20 …+50 °С
  • Вес 950 г.

Напряжение
на входе, В*
Напряжение
на выходе, В
Пределы рег.
напряжения на
выходе, В
Макс. ток
выхода, А
Пределы
регулир.
тока выхода,
А
Максимальная
мощность, Вт
КПД при
220 В на
входе, %
Номер
модели
88 ~132, 176 ~ 264 5 4.5 ~ 5.7 40 - 200 79 S-210-5
88 ~132, 176 ~ 264 7,5 6 ~ 9 27 - 202,5 82 S-210-7.5
88 ~132, 176 ~ 264 12 10 ~ 13.2 17 - 204 83 S-210-12
88 ~132, 176 ~ 264 13,5 12 ~ 15 15 - 202,5 84 S-210-13.5
88 ~132, 176 ~ 264 15 13.5 ~ 18 14 - 210 85 S-210-15
88 ~132, 176 ~ 264 24 20 ~ 26.4 8,8 - 211,2 87 S-210-24
88 ~132, 176 ~ 264 27 26 ~ 29 7,8 - 210,6 87 S-210-27
88 ~132, 176 ~ 264 48 45.6 ~ 52.8 4,4 - 211,2 87 S-210-48
* выбирается перемычкой или переключателем

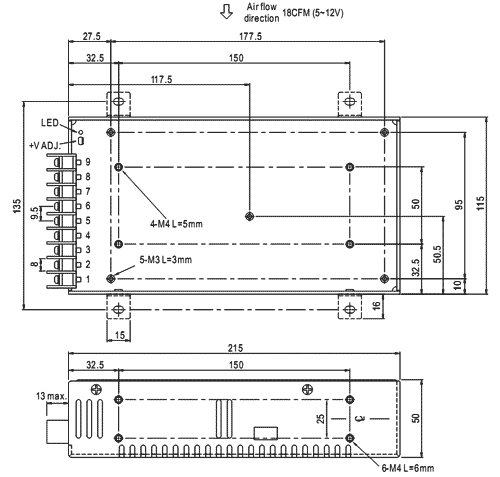

чертеж блока питания с регулировкой напряжения на выходе Mean Well
