PLN-100 - блок питания светодиодов с регулировкой напряжения и тока выхода

блок питания с регулировкой напряжения и тока на выходе фирмы mean well
  • Универсальный диапазон питающего переменного напряжения
  • Высокий КПД 90%
  • Защита: от короткого замыкания, от перегрузки, от перенапряжения, от перегрева
  • Встроенная активная коррекция коэффициента мощности
  • Соответствует уровню IP64 для установки внутри или снаружи помещений
  • Допускается установка во влажных местах
  • Соответствует категории устройств UL1310 Class 2 power
  • Охлаждение от свободной циркуляции воздуха
  • Протестировано на перегрев при полной нагрузке
  • Высокая надежность
  • Подходит для светодиодного освещения и информационных светодиодных панелей
  • Разработано для широкого применения в подсветке с возможностью плавного регулирования
  • 2 года гарантии
  • Рабочая температура -30 …+50 °С
  • Вес 520 г.

Напряжение
на входе, В
Напряжение
на выходе, В
Пределы рег.
напряжения
на выходе, В
Макс. ток
выхода, А
Пределы
регулир.
тока выхода,
А
Максимальная
мощность, Вт
КПД при
220 В на
входе, %
Номер
модели
90 ~ 295 12 10.2 ~ 12 5 3.75 ~ 5 60 84,5 PLN-100-12
90 ~ 295 15 11.8 ~ 15 5 3.75 ~ 5 75 86,5 PLN-100-15
90 ~ 295 20 17 ~ 20 4,8 3.6 ~ 4.8 96 90 PLN-100-20
90 ~ 295 24 20.4 ~ 24 4 3 ~ 4 96 90 PLN-100-24
90 ~ 295 27 23 ~ 27 3,55 2.6 ~ 3.55 95,85 90 PLN-100-27
90 ~ 295 36 30.6 ~ 36 2,65 2 ~ 2.65 95,4 90 PLN-100-36
90 ~ 295 48 40.8 ~ 48 2 1.5 ~ 2 96 89 PLN-100-48

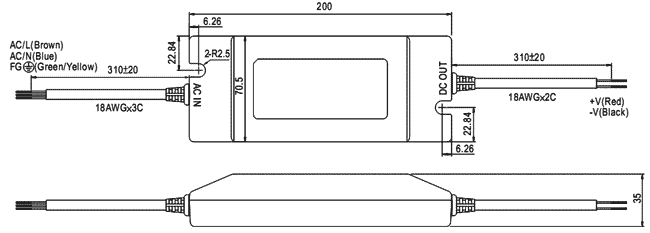

чертеж блока питания с регулировкой тока и напряжения на выходе Mean Well
