PLC-45 - блок питания светодиодов с регулировкой напряжения и тока выхода

блок питания с регулировкой напряжения и тока на выходе фирмы mean well
  • Универсальный диапазон питающего переменного напряжения
  • Полностью изолированный пластиковый корпус с клеммными контактами
  • Встроенная схема ограничения тока
  • Перестраиваемый уровень выходного тока и напряжения
  • Защита: от короткого замыкания, от перегрузки, от перенапряжения, от перегрева
  • Встроенная активная коррекция коэффициента мощности, удовлетворяет EN61000-3-2 class C
  • Соответствует категории устройств UL1310 Class 2 power
  • Охлаждение от свободной циркуляции воздуха
  • Протестировано на перегрев при полной нагрузке
  • Высокая надежность
  • Подходит для светодиодного освещения и информационных светодиодных панелей
  • Разработано для широкого применения в подсветке с возможностью плавного регулирования
  • 2 года гарантии
  • Рабочая температура -30 …+50 °С
  • Вес 410 г.



Напряжение
на входе, В
Напряжение
на выходе, В
Пределы рег.
напряжения на
выходе, В
Макс. ток
выхода, А
Пределы
регулир.
тока выхода,
А
Максимальная
мощность, Вт
КПД при
220 В на
входе, %
Номер
модели
90 ~ 264 12 11.5 ~ 13 3,8 2.85 ~ 3.91 45 82,5 PLC-45-12
90 ~ 264 15 14.5 ~ 16.2 3 2.25 ~ 3.1 45 83,5 PLC-45-15
90 ~ 264 20 19.5 ~ 22 2,3 1.73 ~ 2.37 45 84 PLC-45-20
90 ~ 264 24 24 ~ 26 1,9 1.43 ~ 1.96 45 84 PLC-45-24
90 ~ 264 27 25 ~ 30 1,7 1.28 ~ 1.75 45,24 84,5 PLC-45-27
90 ~ 264 36 32.5 ~ 39 1,25 0.94 ~ 1.29 45,24 85 PLC-45-36
90 ~ 264 48 43.6 ~ 51.8 0,95 0.71 ~ 0.98 45,24 85,5 PLC-45-48

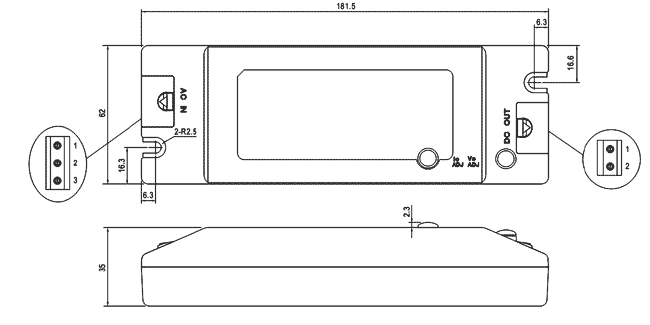

чертеж блока питания с регулировкой тока и напряжения на выходе Mean Well


pdf документация
