PLC-30 - блок питания светодиодов с регулировкой напряжения и тока выхода

блок питания с регулировкой напряжения и тока на выходе фирмы mean well
  • Универсальный диапазон питающего переменного напряжения
  • Полностью изолированный пластиковый корпус с клеммными контактами
  • Встроенная схема ограничения тока
  • Перестраиваемый уровень выходного тока и напряжения
  • Защита: от короткого замыкания, от перегрузки, от перенапряжения, от перегрева
  • Встроенная активная коррекция коэффициента мощности, удовлетворяет EN61000-3-2 class C
  • Охлаждение от свободной циркуляции воздуха
  • Протестировано на перегрев при полной нагрузке
  • Высокая надежность
  • Подходит для светодиодного освещения и информационных светодиодных панелей
  • Разработано для широкого применения в подсветке с возможностью плавного регулирования
  • 2 года гарантии
  • Рабочая температура -30 …+50 °С
  • Вес 200 г.



Напряжение
на входе, В
Напряжение
на выходе, В
Пределы рег.
напряжения на
выходе, В
Макс. ток
выхода, А
Пределы
регулир.
тока выхода,
А
Максимальная
мощность, Вт
КПД при
220 В на
входе, %
Номер
модели
90 ~ 264 9 8.55 ~ 9.9 3,3 2.48 ~ 3.4 29,7 80 PLC-30-9
90 ~ 264 12 11.4 ~ 13.2 2,5 1.88 ~ 2.57 30 82,5 PLC-30-12
90 ~ 264 15 14.5 ~ 16.5 2 1.5 ~ 2.06 30 83,5 PLC-30-15
90 ~ 264 20 19 ~ 22 1,5 1.13 ~ 1.54 30 84 PLC-30-20
90 ~ 264 24 22.8 ~ 26.4 1,25 0.94 ~ 1.29 30 84 PLC-30-24
90 ~ 264 27 25.65 ~ 29.7 1,12 0.84 ~ 1.15 30,24 84,5 PLC-30-27
90 ~ 264 36 34.2 ~ 39.6 0,84 0.63 ~ 0.86 30,24 85 PLC-30-36
90 ~ 264 48 45.6 ~ 52.8 0,63 0.47 ~ 0.65 30,24 85,5 PLC-30-48

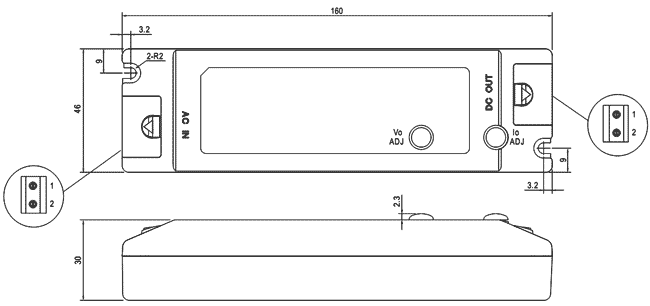

чертеж блока питания с регулировкой тока и напряжения на выходе Mean Well



pdf документация
