HLG-80H - блок питания светодиодов с регулировкой напряжения и тока выхода

блок питания с регулировкой напряжения и тока на выходе фирмы mean well
  • Универсальный диапазон питающего переменного напряжения (до 305 В)
  • Встроенная активная коррекция коэффициента мощности
  • Защита: от короткого замыкания, от перегрузки, от перенапряжения, от перегрева
  • Охлаждение от свободной циркуляции воздуха
  • Регулировка уровня выходного тока и напряжения встроенным потенциометром или через отдельный кабель
  • Варианты конструкций IP67 / IP65 для внутренней и наружной установки
  • Dimming, функция плавного изменения выходной мощности (1~10В, ШИМ сигнал или резистор)
  • Подходит для светодиодного освещения и информационных светодиодных панелей
  • Разработано для широкого применения в подсветке с возможностью плавного регулирования
  • Возможность установки в сухих / влажных / мокрых местах или на улице
  • 5 лет гарантии
  • Рабочая температура -40 …+60 °С
  • Вес 840 г.

Дополнительные сведения о маркировке: HLG-80H-xx Y
Где:
xx – любой номер из серии
Y:
отсутствие символа: Соответствие степени IP67. Кабели для подключения на входе / выходе
A: Соответствие степени IP65. Уровни напряжения и тока выхода могут регулироваться встроенным потенциометром
B: Соответствие степени IP67. Ток на выходе регулируется через отдельный кабель либо напряжением 1~10В, либо 10В ШИМ сигналом, либо резистором


Напряжение
на входе, В
Напряжение
на выходе, В
Пределы рег.
напряжения на
выходе, В
Макс. ток
выхода, А
Пределы
регулир.
тока выхода,
А
Максимальная
мощность, Вт
КПД при
220 В на
входе, %
Номер
модели
90 ~ 305 12 10.8 ~ 13.5 5 3 ~ 5 60 88 HLG-80H-12
90 ~ 305 15 13.5 ~ 17 5 3 ~ 5 75 89 HLG-80H-15
90 ~ 305 20 17 ~ 22 4 2.4 ~ 4 80 90,5 HLG-80H-20
90 ~ 305 24 22 ~ 27 3,4 2.04 ~ 3.4 81,6 91 HLG-80H-24
90 ~ 305 30 27 ~ 33 2,7 1.62 ~ 2.7 81 91 HLG-80H-30
90 ~ 305 36 33 ~ 40 2,3 1.38 ~ 2.3 82,8 91 HLG-80H-36
90 ~ 305 42 38 ~ 46 1,95 1.17 ~ 1.95 81,9 91 HLG-80H-42
90 ~ 305 48 43 ~ 53 1,7 1.02 ~ 1.7 81,6 91 HLG-80H-48
90 ~ 305 54 49 ~ 58 1,5 0.9 ~ 1.5 81 91 HLG-80H-54

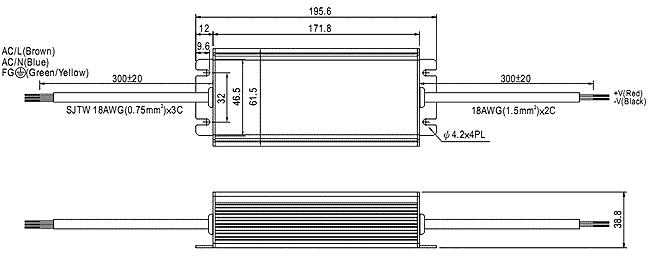

Маркировка Y - пусто:

чертеж блока питания с регулировкой тока и напряжения на выходе Mean Well

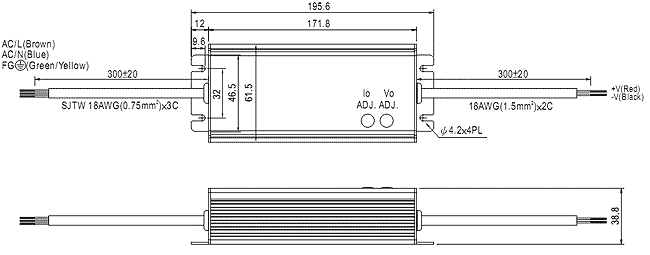

Маркировка Y - тип А:

чертеж блока питания с регулировкой тока и напряжения на выходе Mean Well

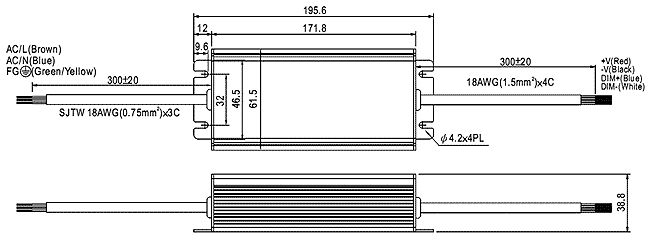

Маркировка Y - тип B:

чертеж блока питания с регулировкой тока и напряжения на выходе Mean Well
