HLG-150(H) - блок питания светодиодов с регулировкой напряжения и тока выхода

блок питания с регулировкой напряжения и тока на выходе фирмы mean well
  • Универсальный диапазон питающего переменного напряжения
  • Встроенная активная коррекция коэффициента мощности
  • Высокий КПД, до 94%
  • Защита: от короткого замыкания, от перегрузки, от перенапряжения, от перегрева
  • Охлаждение от свободной циркуляции воздуха
  • Регулировка параметров выхода встроенным потенциометром или через отдельный кабель
  • Варианты конструкций IP67 / IP65 для внутренней и наружной установки
  • Dimming, функция плавного изменения выходной мощности (1~10В, ШИМ сигнал или резистор)
  • Подходит для светодиодной подсветки и устройств уличного освещения
  • Разработано для широкого применения в подсветке с возможностью плавного регулирования
  • Возможность установки в сухих / влажных / мокрых местах
  • 5 лет гарантии
  • Рабочая температура -40 …+60 °С
  • Вес 1150 г.

Дополнительные сведения о маркировке: HLG-150-xx Y; HLG-150H-xx Y
Где:
xx – любой номер из серии
Y:
отсутствие символа: Соответствие степени IP67. Кабели для подключения на входе / выходе
A: Соответствие степени IP65. Уровни напряжения и тока выхода могут регулироваться встроенным потенциометром
B: Соответствие степени IP67. Ток на выходе регулируется через отдельный кабель либо напряжением 1~10В, либо 10В ШИМ сигналом, либо резистором.


Напряжение
на входе, В
Напряжение
на выходе, В
Пределы рег.
напряжения на
выходе, В
Макс. ток
выхода, А
Пределы
регулир.
тока выхода,
А
Максимальная
мощность, Вт
КПД при
220 В на
входе, %
Номер
модели
90 ~ 264 12 10.8 ~ 13.5 12,5 7.5 ~ 12.5 150 92 HLG-150-12
90 ~ 264 15 13.5 ~ 17 10 6 ~ 10 150 92,5 HLG-150-15
90 ~ 264 20 17 ~ 22 7,5 4.5 ~ 7.5 150 93 HLG-150-20
90 ~ 264 24 22 ~ 27 6,3 3.8 ~ 6.3 151,2 93,5 HLG-150-24
90 ~ 264 30 27 ~ 33 5 3 ~ 5 150 93,5 HLG-150-30
90 ~ 264 36 33 ~ 40 4,2 2.5 ~ 4.2 151,2 93,5 HLG-150-36
90 ~ 264 42 38 ~ 46 3,6 2.16 ~ 3.6 151,2 94 HLG-150-42
90 ~ 264 48 43 ~ 53 3,2 1.92 ~ 3.2 153,6 94 HLG-150-48
90 ~ 264 54 49 ~ 58 2,8 1.68 ~ 2.8 151,2 94 HLG-150-54
90 ~ 305 12 10.8 ~ 13.5 12,5 7.5 ~ 12.5 150 92 HLG-150H-12
90 ~ 305 15 13.5 ~ 17 10 6 ~ 10 150 92,5 HLG-150H-15
90 ~ 305 20 17 ~ 22 7,5 4.5 ~ 7.5 150 93 HLG-150H-20
90 ~ 305 24 22 ~ 27 6,3 3.8 ~ 6.3 151,2 93,5 HLG-150H-24
90 ~ 305 30 27 ~ 33 5 3 ~ 5 150 93,5 HLG-150H-30
90 ~ 305 36 33 ~ 40 4,2 2.5 ~ 4.2 151,2 93,5 HLG-150H-36
90 ~ 305 42 38 ~ 46 3,6 2.16 ~ 3.6 151,2 94 HLG-150H-42
90 ~ 305 48 43 ~ 53 3,2 1.92 ~ 3.2 153,6 94 HLG-150H-48
90 ~ 305 54 49 ~ 58 2,8 1.68 ~ 2.8 151,2 94 HLG-150H-54

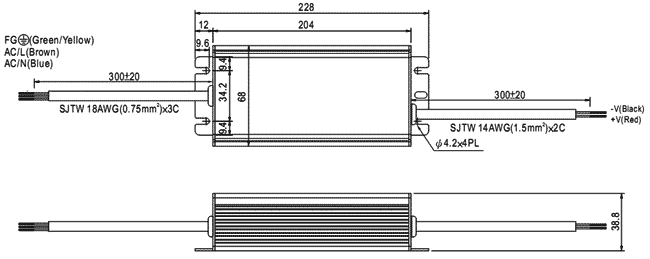

Маркировка Y - пусто:

чертеж блока питания с регулировкой тока и напряжения на выходе Mean Well

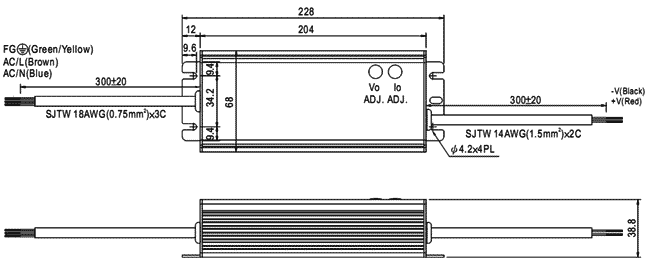

Маркировка Y - тип А:

чертеж блока питания с регулировкой тока и напряжения на выходе Mean Well

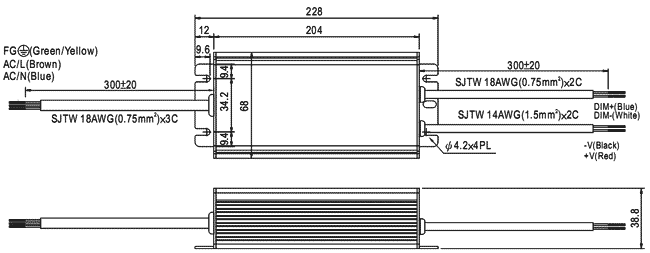

Маркировка Y - тип B:

чертеж блока питания с регулировкой тока и напряжения на выходе Mean Well
