Блок питания светодиодов с постоянным (фиксированным) током ELPxxXxCS

Блок питания фиксированного тока
Особенности:
  • Влагозащитное исполнение, IP65
  • Встроенная защита от короткого замыкания и перегрева. Автоматическое выключение при нагрузке менее 0,3 Вт
  • Размеры: ELP3X3CS, ELP9X1CS: Ф 52,1 х 22,1 мм
    ELP6X3CS, ELP18X1CS: Ф 62,1 х 24,1 мм
    ELP9X3CS: Ф 72,1 х 25,1 мм
  • Рабочая температура не выше +50 °С

Ток выхода, мА Напряжение на входе, В Выходное напряжение, В Максимальная мощность, Вт* КПД при 220 В на входе, % Номер модели
700 100...240 3...10,5 9 71 ELP3X3CS
350 100...240 3...31,5 9 76 ELP9X1CS
700 100...240 3...21 18 80,3 ELP6X3CS
350 100...240 30...72 18 80,3 ELP18X1CS
700 100...240 12...31,5 27 83 ELP9X3CS
* - приблизительное значение

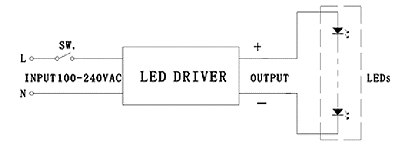

Схема подключения блока питания
схема подключения  драйвера постоянного тока
