Конденсатор CVN6

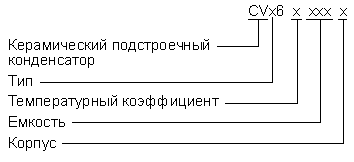

подстроечные конденсаторы маркировка расшифровка обозначения подстроечных конденсаторов
Тип Емкость (pF) Температурный коэффициент (ppm/°C)

Q (1MHz, Cmax)
(min)

Цвет корпуса
мин. (+0%) макс.
CVx6A003x 1.5 3.0(+50%)(-0%) NP 0 +/- 200 500 Черный
CVx6A005x 2.0 5.0(+50%)(-0%) NP 0 +/- 200 500 Синий
CVx6A007x 2.0 7.0(+50%)(-0%) NP 0 +/- 200 500 Синий
CVx6B010x 2.1 10.0(+50%)(-0%) N 200 +/- 200 500 Синий
CVx6C010x 3.0 10.0(+50%)(-0%) N 450 +/- 300 500 Белый
CVx6A011x 3.0 11.0(+50%)(-0%) NP 0 +/- 200 500 Синий
CVx6C011x 3.0 11.0(+50%)(-0%) N 450 +/- 300 500 Белый
CVx6C020x 4.2 20.0(+50%)(-0%) N 450 +/- 300 500 Красный
CVx6D020x 4.2 20.0(+50%)(-0%) N 750 +/- 300 500 Красный
CVx6DT30x 5.2 30.0(+50%)(-0%) N 750 +/- 300 500 Зеленый
CVx6D030x 6.2 30.0(+50%)(-0%) N 750 +/- 300 500 Зеленый
CVx6E040x 6.8 40.0(+50%)(-0%) N 1200 +/- 500 500 Желтый
CVx6E050x 9.8 50.0(+50%)(-0%) N 1200 +/- 500 300 Коричневый
CVx6E060x 10.2 60.0(+50%)(-0%) N 1200 +/- 500 200 Коричневый
CVx6E070x 13.0 70.0(+50%)(-0%) N 1200 +/- 500 200 Коричневый
CVx6E090x 20.0 90.0(+50%)(-0%) N 1200 +/- 500 150 Коричневый
CVx6E120x 25.0 120.0(+50%)(-0%) N 1200 +/- 500 150 Черный



Рабочая температура -25°С -- +85°С
Рабочее напряжение 100V DC
Диэлектрическая прочность изоляции 220V DC
Сопротивление изоляции 104МОм мин.

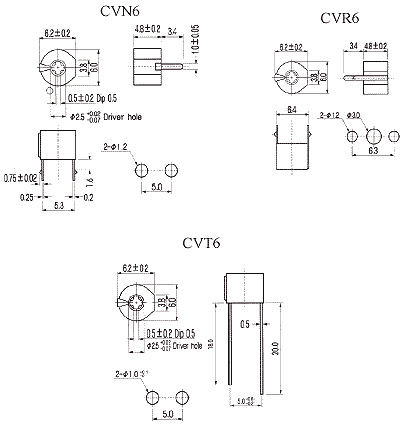

чертеж подстроечных конденсаторов
